难度：
使用次数：248
入库时间：2013-12-29如图所示，玩具小车沿斜面向上运动，请作出小车所受重力的示意图。
-
难度：
使用次数：78
入库时间：2013-12-29
如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
-
难度：
使用次数：277
入库时间：2013-12-29

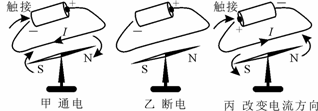

（1）图（1）是奥斯特曾经做过的实验示意图。
比较甲
、乙两图，得到的结论是 ；比较甲、丙两图，得到的结论是 。
（2）一台简易电动机如图（2）所示。用硬金属丝做两个支架，分别与电池的两极相连，用漆包线
绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴一端的全部漆皮，再刮去另一端的半周漆皮，并将线圈放在支架上，磁体放在线圈下。接
通电源并用手轻推一下线圈，线圈就会不停的转动起来。①电动机是利用通电线圈在磁场中受_________而转动的原理制成的。
②要改
变线圈的转动方向，可以 （提一个方案即可）。
-
难度：
使用次数：133
入库时间：2013-12-29
某研究小组对“滑动摩擦力的大小与接触面积、接触面湿度是否有关”的问题进行探究。他们选择了一块各面粗糙程度相同并带有挂钩的长方体物块为研究对象。那么：
⑴实验所用到的测量工具是 ；
⑵在测量滑动摩擦力的大小时，必须让物块在水平面上做____________运动，才能使测出拉力的大小与滑动摩擦力的大小相等；
⑶下表为实验记录表格，通过分析：表中序号为 的实验记录是研究滑动摩擦力的大小与接触面积是否有关；序号__________的实验记录是研究滑动摩擦力的大小与接触面的干湿程度是否有关；
⑷通过对数据的分析比较可以得出的结论是：
a． ；
b． 。
序号
接触积S
接触面的干湿程度
摩擦力f/N
1
平放
潮湿
1
2
平放
较湿
0.8
3
平放
干燥
0.6
4
侧放
干燥
0.6
5
竖放
干燥
0.6
-
难度：
使用次数：82
入库时间：2013-12-29
在测2.
5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小刚连接了如图甲所示的电路，其中电源电压为6V。（1）请用笔画线将图中的电路连接完整；
（2）在连接电路时，开关应断开，滑片应移到___________(选填“A”或“B”)处，闭合上开关之后，闭合开关后灯不亮，聪明的小刚猜想有下面几种可能：
A．可能是灯丝断了 B．可能是变阻器断路
C．可能是小灯泡短路 D．可能是电流表断路
根据小刚的猜想，借助图中电流表和电压表验证小刚的猜想，将电压表
、电流表示数情况填入下表。猜想
电流表
电压表
如果A成立
如果C成立
（3）小刚调节滑片P的位置，使电压表的示数为2.5V，这时电流表的指针如图乙所示，其示数为_________A，则该灯泡的额定功率是__________W．
