难度：
使用次数：187
入库时间：2013-12-28实际的电源都有一定的电阻,如干电池,我们需要用它的电压U和电阻r两个物理量来描述它,实际计
算过程中,可以把它看成
是由

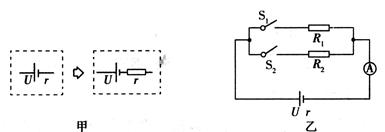

一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：在图乙中R1
＝14W，R2＝8W。当只闭合S1时，电流表读数Ｉ1＝0.3A；当只闭合S2时，电流表读数Ｉ2=0.5A,把电源按甲中的等效方法处理.求电源的电压U和 电阻r.
-
难度：
使用次数：152
入库时间：2013-12-28
如图为一台两档式电热水器的内部简化电路,S为温控开关,当S接a时,电路中的电流为5 A;当S接b 时电路消耗的电功率为44W,求:
⑴ R1的电阻；
⑵ 高温档时电路消耗的电功率；
⑶ 在低温档工作10 min,电流通过R2产生的热量
