入库时间：2013-12-28小阳设计了一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变，则下列说法正确的是( )
A．天然气浓度增大，电压表示数变大
B．天然气浓度减小，电压
表与电流表示数的比值变大C．天然气浓度减小，电流表示数变大
D．天然气浓度增大，电路消耗的总功率变小
-
难度：
使用次数：54
入库时间：2013-12-28
如图所示，是小莉同学研究串联电路中电流、电压规律时的实物连接图，当开关闭合时，灯L1不亮,灯L2亮,电流表和电压表均有读数,
则故障原因可能是( )A.L1断路 B. L2断路 C. L1短路 D. L2短路
-
难度：
使用次数：55
入库时间：2013-12-28
在探究“影响电流产生热量多少的因素“实验中：
①.为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内装一根电阻丝，并插入温度计，电流产生的热量多少是通过_______体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法在物理
学中经常用到，请举一例_____________________________________________________．若他想让烧瓶内的液体在短时间内温度变化更明显，应选用_______（选填“煤油”或“水”）.
②.小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中，然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量_____．
③.若要探究电热
器产生的热量与电阻的关系，应保持电流和通电时间相同，同时选择乙图中____选填“A”或“B”）烧瓶内的电阻与甲图中烧瓶的电阻____（选填“串联”或“并联”）。实验
次数
电流／A
通电时
间／s
电阻／Ω
温度升高量／℃
1
0.3
30
10
1.5
2
0
.630
10
6.0
-
难度：
使用次数：54
入库时间：2013-12-28

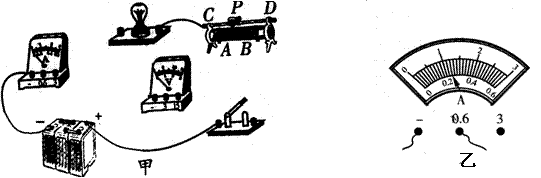

在测定“小灯泡额定电功率”的实验中，已知小灯泡的额定电压为2.5V．
⑴请你用笔画线代替导线，将图甲的实物电路连接完整。⑵实验时，电源电压为6Ｖ，小灯泡的电阻大约为10Ω．滑动变阻器有“10W 2A”和“20W 1Ａ”两种供你选择，应该选择_______的滑动变阻器．
⑶闭合开关后，移动滑动变阻器的滑片，当观察到电压表的示数为_______V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率
为_______ W ．⑷有些同学提出，利用上面的
实验器材，在不改变电路连接的情况下还可以探究“电流与电压的关系”，你认为这种说法正确吗？请简述原因：______________________________________________________
_______________________________________________________________________________
-
难度：
使用次数：179
入库时间：2013-12-28
定值电阻R1和R2串联后接在电源上，其作用可用一个等效电阻R来代替，如下图所示，在物理学中，将R称为R1和R2串联后的总电阻．试证明：R=R1+R2
