难度：
使用次数：99
入库时间：2013-12-23在我们使用电流表时，往往将电流表看成是一根导线，但实际上电流表是有很小电阻的。某同学连接如图6，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是 ，（填“断路”或 “短路”）．在原电路基础上，只改动一处，就可以判断灯L2是否真的损坏，请简述你采用的方法： ；
并做出判断： ．
-
难度：
使用次数：294
入库时间：2013-12-23

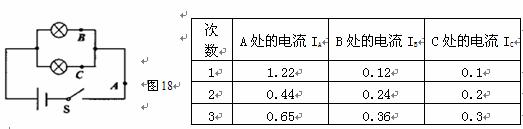

小明等3人实验小组用如图18所示的电路来探究并联电路中电流的
关系，其实验过程如下：（1）把
电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：（2）他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量，将两次测出的电流填入上表中。方法一：改变电源电压 方法二：更换其中一条支路中的灯泡（规格不同）请你根据他们的实验步骤和有关数据回答下列问题。
（1）在连接电路时，开关必须 。（2）上述表格所记录的数据中，明显错误的数值是______，造成错误的原因是___________
（3）上面设计的表格中存在的不足之处是 ；表格补充完整并修改数据后，通过对上面数据的分析可知，第二次和第三次实验是采用方法 （填“一”、“二”）来进行的。（4）实验的结论是：并联电路中干路的电流等于 。（5）分析数据、结合你用一个电流表做实验时的体会，第三次实验中应注意________，并提出一条对本实验的改进意见：___________________________________________
-
难度：
使用次数：154
入库时间：2013-12-23

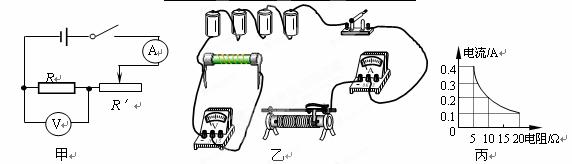

小张为了研究“当电阻R两端的电压不变时，通过R的电流与其电阻的关系”，设计了如图甲所示的电路，并选用了若干只不同阻值的定值电阻。
（1）请按图甲所示的电路，用笔画线代替导线，把图乙中的实物连接图补充完整；
（2）闭合开关后，发现电压表示数接近电源电压，电流表指针有明显偏转，但无论怎样移动变阻器的滑片，两表示数均不变。原因是：_________________；
（3）排除故障后，重新做实验。每次更换不同的定值电
阻R后，都应移动变阻器的滑片，使________的示数不变（选填“电压表”或“电流表”）。他记下了4次实验的电阻值和对应的电流值，描绘成图丙；（4）由图丙可知，定值电阻R两端的电压是_________V；
（5）由图丙可我们可得到结论：____________________________________。
-
难度：
使用次数：540
入库时间：2013-12-23
如图所示，斜面长5m，高3 m，小明用绳子沿斜面将重为300N的木块由斜面底端匀速拉到顶端，拉力大小为240N，绳重不计．求：
（1）小明做的有用功；
（2）斜面的机械效率．
（3）木块与斜面间的摩擦力．
