入库时间：2013-12-23探究并联电路中电流的关系。
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
【设计实验与进行实验】
⑴按图所示连接电路；
⑵把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
⑶为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤。
方法一：改变电源电压
方法二：更换其中一条支路中的电阻（阻值不同）
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0．10
0．12
0．22
第二次测量
0．20
0．24
0．44
第三次测量
0．25
0．30
0．55
【分析与论证】
（1）上面设计的表格中存在的不足之处是：__________________；
（2）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法_____ 进行的，可以得出结论：并联电路干路中的电流等于________________________。
-
难度：
使用次数：444
入库时间：2013-12-23
下面电路的器材中，电源电压是6V, 小灯泡的正常工作电压也是6V,工作电流约0.5A，电流表（0～0．6A、0～3A），电压表（0～3V、0～15V），左边都是负接线柱，中间都为小量程接线柱，右边都为大量程接线柱。
（1）请用笔画线代替导线．把图中的电路元件连接起来．（要求：A、两灯并联，开关同时控制两盏灯。B、滑动变阻器控制L2的亮度，滑片P向左端移动时灯L2变亮；电流表测量L1中的电流，电压表测量L1两端的电压，C、且连线不得交叉）（3分）
（2）请在实物图右边的方框中画出对应的电路图（3分）
-
难度：
使用次数：485
入库时间：2013-12-23

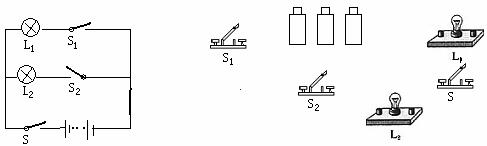

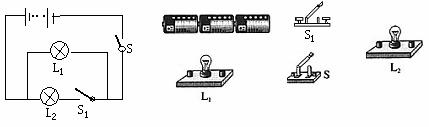

据电路图连接实物图，导线不能交叉
-
难度：
使用次数：1358
入库时间：2013-12-23
根据实物图在右边虚线框中画出对应的电路图。
-
难度：
使用次数：63
入库时间：2013-12-23
晓伟用液化石油气将1kg的水由20OC加热到100OC。【c水=4.2×103J/（kg.oC）液化石油气的热值为q=8.0×107J/kg）】。
(1)水需要吸收的热量是多少？
(2)若不考虑热损失，需要消耗多少kg液化气。
