难度：
使用次数：100
入库时间：2013-12-22根据题意作图．

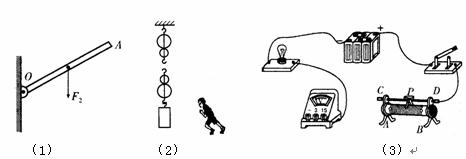

（1）如图所示，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂L2．
（2）如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法．
（3）在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上．要求：电压表测灯泡两端的电压，当滑动变阻器滑片P向左移动时，电压表示数变
小．
-
难度：
使用次数：72
入库时间：2013-12-22
用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为________N，钩码总重G为1N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为________%．请写出使用该杠杆做额外功的主要原因：________________________________________．（不计摩擦）
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数
钩码悬挂点
钩码总重G/N
钩码移动距离h/m
拉力F/N
测力计移动距离s/m
机械效率η/%
1
A点
1.5
0.1
0.7
0.3
71.4
2
B点
2
0
.151.2
0.3
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其机械效率越高”的结论？答：________；请简要说明两条理由：①________；②________．
-
难度：
使用次数：161
入库时间：2013-12-22
在探究弹性势能的大小跟哪些因素有关时，小明提出了如下猜想：
猜想一：弹性势能的大小与弹簧被压缩的程度有关；
猜想二：弹性势能的大小与弹簧的材料有关；
猜想三：弹性势能的大小与弹簧的长度有关；
猜想四：弹性势能的大小与弹簧的粗细有关．
（1）为验证猜想一，他设计了如图所示实验，实验时将同一弹簧压缩________（选填“相同”或“不同”）的长度（弹簧被压缩后未超过其弹性限度），将小球置于弹簧的右端，松开后小球碰到同一位置的相同木块上，分析比较_____________________________
，从而比较弹性势能的大小． （2）为验证猜想二，在其他因素相同时，需选用_______________不同的两根弹簧，实验时将两根弹簧压缩________（选填“相同”或“不同”）的长度，将小球置于弹簧的右端，松开后小球碰到同一位置的相同木块上，对数据进行比较分析时，若__________，说明弹性势能的大小与弹簧的材料有关．
（3）若水平面绝对光滑，本实验将________（选填“能”或“不能”）达到探究目的．
-
难度：
使用次数：71
入库时间：2013-12-22

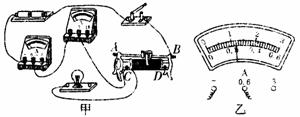

如图所示是小伟组测量标有“2.5V”的小灯泡电阻的实物连线图．（已知滑动变阻器最大阻值为R0）
（1）请用铅笔画线代替导线将电路补充完整．
（2）小伟检查电路连接无误后，闭合开关，发现小灯泡不亮，立即举手要求老师更换灯泡，这种做法________（选填“妥当”或“不妥当”）．经同组成员提示还发现电压表无示数、电流表有示数，则灯泡不亮的原因可能是_____________________________．问题解决后，小伟调节滑动变阻器，使小灯泡正常工作，电流表示数如图所示，则小灯泡此时的电阻约为________Ω．
（3）完成实验后，小伟想用原电路测某一定值电阻Rx的阻值，他用该电阻替换灯泡后，发现电压表损坏了，便将其拆除．请你在不改变其他元件连接的方式下，帮他完成实验步骤：
A．________________________
________________；B．________________________________________．
表达式：Rx=________________．（用所测物理量符号表示）．
-
难度：
使用次数：137
入库时间：2013-12-22
工人师傅用如
图所示的滑轮组，在10s内把900N的货物匀速提高2m，在此过程中，拉力做的功是2400J．求：（1）拉力F移动的距离；
（2）工人师傅所做有用功的功率；
（3）滑轮组的机械效率．
