难度：
使用次数：73
入库时间：2013-12-21请在图中，作出光线由玻璃斜射进入空气时的反射光线和大致的折射光线。(2分)
-
难度：
使用次数：154
入库时间：2013-12-21
请完成图中的光路图。(2分)
-
难度：
使用次数：251
入库时间：2013-12-21
如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。(2分)
-
难度：
使用次数：216
入库时间：2013-12-21
2008年南方雪灾，给人民群众的生活、生产带来很多困难．小亮看到抢险队员在冰雪覆盖的道路上洒大量的盐，他产生了这样的疑问：含盐的冰熔化时跟纯净的冰熔化特点有何不同？含盐浓度不同的冰，熔化特点有无区别？为此，他进行了下列探究过程：
[设计实验]

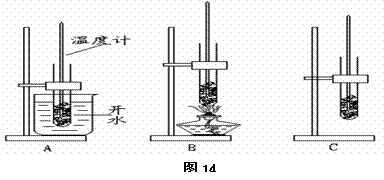

他用同样多的纯水、淡盐水、浓盐水制得纯冰、淡盐冰、浓盐冰，然后将这些冰弄碎放入试管中，在冰块中插入温度计，记下此时温度计的示数。每隔0.5分钟记录一次温度计的示数，同时观察试管中冰块状态的变化。在选择冰块吸热方式时他遇到了一个难题，现有如图14所示的三种方法，请你为他选择一种最佳的方法。你选择的方法是 （A／B／C）。（当时的室温大约是10℃）(2分)

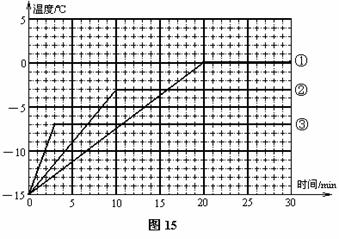

在相同条件下测量三者的温度变化，得到三条温度变化曲线如图15所示（纯冰对应曲线①、淡盐冰对应曲线②、浓盐冰对应曲线③）．[分析] 根据曲线图可知：
（1）利用盐水制成的冰 （是／不是）晶体。
（2）淡盐水冰的熔点是 ℃，浓盐水冰的熔点是 ℃。
[归纳] 根据分析可以得到:
（1）在冰雪覆盖的道路上洒盐，可以 （提高／降低）冰的熔点，并且含盐浓度越高的冰，能在更 （高／低）的温度熔化．
[拓展] 小亮通过分析实验数据和图线，又有了新发现:
（1）含盐浓度越高的冰，熔化前升温越 （快／慢）。
（2）小亮想起一件事，他们在学习熔化时，实验中测量冰熔化时的温度不是0℃，请你分析造成冰的熔化温度不是0℃的原因是什么？ （只要讲出一点即可）
-
难度：
使用次数：1535
入库时间：2013-12-21
在探究光学规律时，做了以下实验。
（1）在探究光的直线传播规律时，一般情况下，光传播的路径是看不到的，你在实验中显示光路的方法是：______________ ___________（答出一种方法即可）

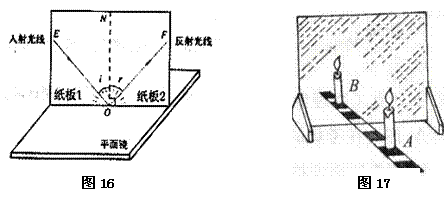

(2)在探究光的反射规律的实验中，如图16所示，小华想探究反射光线与人射光线是否在同一平面内，他接下来的操作应该是：_____ ________；
（3）小红同学在做“探究平面镜成像”的实验时，如图17所示，小红选择玻璃板代替镜子进行实验的目的是________ __。选取两段完全相同的蜡烛A和B，是为了比较像与物的___ _关系。
(4)小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是_____ ____。
(5)如果点燃竖直放在水平桌面上的蜡烛A，在玻璃板后面的桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，其原因是 。
(6)小红将蜡烛逐渐远离玻璃板时，它的像__________ (填“变大”、“变小”或“不变”)。
（7）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作
