难度：
使用次数：157
入库时间：2013-12-21图中电阻箱的读数是 Ω。
-
难度：
使用次数：65
入库时间：2013-12-21
根据图14中线圈的电流方向，标出通电螺线管的N、S极。（2分）
-
难度：
使用次数：488
入库时间：2013-12-21

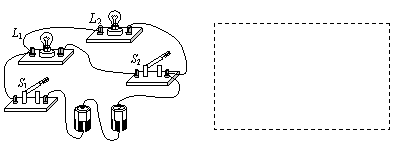

图为某电路的示意图，请在图所示的虚线框内画出这个电路的电路图。（2分）
-
难度：
使用次数：191
入库时间：2013-12-21
某同学在做“测量小灯泡的电阻”实验中，灯泡上标有“2.5V 0.3A”字样，实验中他得到了如下表所示的一组电压、电流值。
实验次数
1
2
3
4
5
灯两端电压（V）
0.5
1.0
1.5
2.0
2.5
通过灯的电流（A）
0.16
0.20
0.24
0.28
0.3
灯泡的电阻（Ω）
3.1
5.0
6.3
7.1
8.3
灯的亮度变化
①完成表格中最下一栏的内容。 ②灯泡正常发光时的电阻多大？ ③通过数据分析，可以得出灯泡的灯丝电阻变化有什么规律？（3分）
-
难度：
使用次数：141
入库时间：2013-12-21
图17是研究电流与电阻关系的实验电路图.闭合开关前滑动变阻器的滑片应滑至 端；实验过程中，当电阻R1由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向 端滑动。（2分）
