难度：
使用次数：168

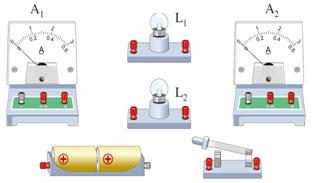

入库时间：2013-12-20根据下图的实
物图，在答题纸方框内画出它的电路图；
-
难度：
使用次数：711
入库时间：2013-12-20
根据下图左面的电路图，请用笔画线代替导线连好右面的实物图
-
难度：
使用次数：130
入库时间：2013-12-20

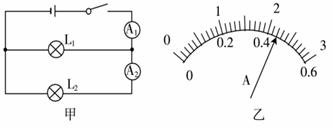

（1）如下图甲所示的电路中，电流表A1与A2指针指示的位置均如图乙所示
(2)测某一用电器的电压时，指针如下图丙所示请把以上三个测量结果（数值及单位）填写在下表相应的空格中
电流表读数
电压表示数
A1
A2
-
难度：
使用次数：148
入库时间：2013-12-20
小强同学为探究“并联电路中的电流关系”，设计了如右图所示的电路，请根据实验要求完成下面的问题。

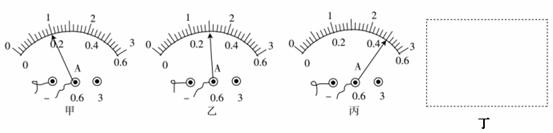

（1）把电流表分别放在a、b、c三处测电流，其读数分别如下图甲、乙、丙所示，请你在图丁的虚线框内帮小强设计一个记录实验数据的表格，并将数据填入你设计的表格中。
（2）分别用Ia、Ib、Ic表示a、b、c处的电流值，分析实验数据，你得到的结论是：①用公式表示： ；②用文字表达： 。
（3）小强在实验后有一个设想，能否只用一个电流表，只接一次线就能完成该实验？
①还需要的器材及其数量是 。
②在右图中的虚线框内画出相应的部分电路，组成一个完整的电路。
-
难度：
使用次数：157
入库时间：2013-12-20
申龙同学在“探究牛奶和蓖麻油的沸点及比热容”时，选择等质量的牛奶和蓖麻油，用同样的火力分别加热初温相同的牛奶和蓖麻油，加热到3min时牛奶沸腾，此时牛奶的温度为87℃，但蓖麻油还未沸腾，此时蓖麻油的温度为105℃。（酒精的沸点为78℃）
（1）测蓖麻油沸腾时的温度，要使用_________ (选填“酒精” 或 “红外线”)温度计。
（2）从上面实验中，你能得到什么结论?
（3）现有器材：量程合适的温度计、火柴、酒精灯（酒精的热值为q）、秒表、天平、烧杯、铁架台、石棉网。申龙想知道蓖麻油的比热容，简要写出实验过程及表达式，并分析引起实验误差的主要原因。
