难度：
使用次数：136

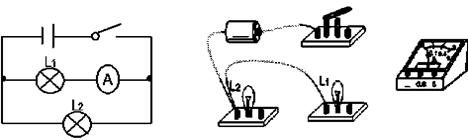

入库时间：2013-12-18请你根据电路图连接实物图。
-
难度：
使用次数：414
入库时间：2013-12-18

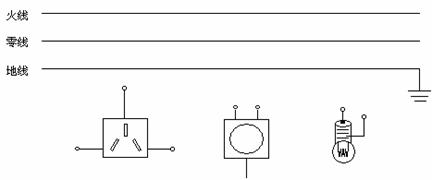

请在下图中用导线连接一个三项插座和一盏带开关的电灯的照明电路（3分）
-
难度：
使用次数：310
入库时间：2013-12-18

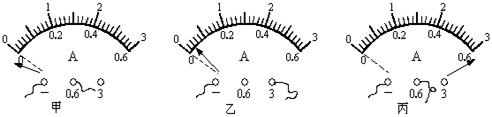

甲、乙丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况。 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
(1)出现甲同学的问题的原因：电流表的
_______________________________；(2)出现乙同学的问题的原因：电流表的_______________________________；
(3)出现丙同学的问题的原因：电流表的________________________________。
-
难度：
使用次数：79
入库时间：2013-12-18
在温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法．下表是某次研究性学习小组的实验数据记录．根据实验数据的分析，回答下列问题：
导体代号
A
B
C
D
E
F
长度/m
1.0
0.5
1.5
1.0
1.5
1.5
横截面积/mm2
1.2
0.8
1.0
0.6
0.8
1.0
材 料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
（1）选择B．E导体进行对比，是为了研究导体电阻大小与 是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 （填导体的代号）；
（3）比较表格中导体C．F对应的数据，可以得到的结论是 ．
-
难度：
使用次数：125
入库时间：2013-12-18
（1）某同学用图8所示的电路验证在电压不变时，导体中的电流跟导体的电阻成反比的关系。先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间，闭合开关S，读出电流表的示数填入表中。由实验数据可以看出电流跟电阻不成反比。试分析为什么在这个实验中电流跟电阻不成反比？
答：__________________________________________________________
电阻/Ω
5
10
20
电流/A
0.4
0.3
0.2
（2）该同学经过认真分析，发现了错误的原因，他改进实验后，先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间进行实验，结果验证了在电压不变时，导体中的电流跟导体的电阻成反比的关系
①图4甲、乙提供的两个电路图，哪个是他设计的电路.答：__________（填“甲图”或“乙图”），在这个实验中，滑动变阻器的作用是：_______________________.
②当闭合开关后，发现电流表有示数，电压表的示数为零。移动滑动变阻器的滑片时电流表读数有变化，电压表的示数始终为零。其可能的原因是：（ ）
Ａ．滑动变阻器接触不良； Ｂ．开关接触不良
Ｃ．小灯泡两端短路 Ｄ．小灯泡的灯丝断了
③用笔画线代替导线，将图5中各元件按你选择的设计电路图连接起来（已有部分线路连接好）。
