入库时间：2013-12-17小灯泡的电阻受温度影响较大，而电流的大小会影响电阻的温度，那么小灯泡的电阻大小与通过的电流有什么关系呢?小亮选择一个规格为“3.8V”的小灯泡，按如下电路图连接电路进行测量，测量结果如下表。实验中电源电压保持4.5V不变。
⑴请你用笔画线代替导线，将图中实物电路连接完整，要求导线不能交叉。

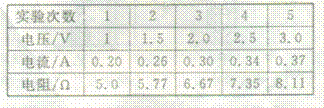

(2)分析下表的实验数据，可以得出通过小灯泡的电流越大，其电阻就__ ___；
(3)比较第2次与第4次实验，第__ ___次实验小灯泡较亮；
(4)实验室有三种规格的滑动变阻器：甲(15Ω 1A)、乙(20Ω 1．5A)、丙(30Ω 1A)。分析小亮的实验，你认为小亮选择了__ ___滑动变阻器
(5)闭合开关前，滑动变阻器的滑片P应移动到______端（填“左”或“右”）。
(6)进行实验时，小玲闭合开关后发现电压表的示数接近4.5V，然后她反复移动滑动变阻器的滑片P，电压表的示数基本不变。由此可见，发生故障的原因可能是__ ___。
-
难度：
使用次数：79
入库时间：2013-12-17
用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱，S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I；
B．读出电阻箱的示数R；
C．把开关S接a点，读出电流表的示数为I；
D．根据电路图，连接实物，将电阻箱的阻值调至最大；
(1)上述步骤的合理顺序是______________ (只需填写序号)。
(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为________Ω。若已知R0的阻值为10Ω，则待测电阻的阻值为__ ___Ω。
(3)本实验所采用的物理思想方法可称为_______________(控制变量法/等效替代法)。
-
难度：
使用次数：172
入库时间：2013-12-17
医院里利用高温对器械进行消毒，不同械所要求的温度、压强不同．如图所示为自动测量锅内温度、气压的电路原理图（虚线框内为锅内部分电路）．电源电压恒为4.5 V
（1）若对总质量为5kg、初温为15℃的钢制器械进行消毒，消毒温度须达到115℃时，器械共吸收多少热量？[c=0. 46×l03 J/(kg．℃)]
(2)A1为显示锅内气压大小的仪表（实质是电流表），当锅内气压不高于1标准大气压时，A1显示气压值都为O，此时R1阻值为200Ω，求：气压表零刻度线应标在电流表A1刻度盘多少毫安处？
(3)热敏传感器R2（阻值随温度发生变化的可变电阻）置于锅内，A2为显示温度的仪表（实质是电流表）；R2的电阻与温度的关系如下表所示：当电流表A2示数为60 mA时，锅内的温度为多少？
-
难度：
使用次数：66
入库时间：2013-12-17

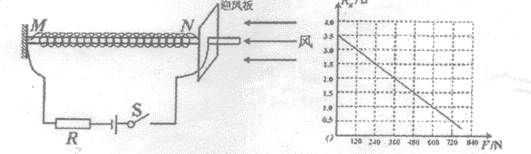

某研究性学习小组设计了一种测定风力的装置，其原理如下图甲所示。迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好。已知电源电压恒为4.5V，定值电阻R=1.OΩ。金属杆接人电路中的电阻R，与迎风板所承风力F的关系如下图乙所示。
(1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置画出电压表：
(2)无风时，求电路中的电流和电压表的示数；
(3)如果电压表的量程为0—3V，求该装置所能测量的最大风力。
甲 乙
