难度：
使用次数：187
入库时间：2013-12-17有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ，R并在Ⅰ域
C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域
-
难度：
使用次数：129
入库时间：2013-12-17
击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。如图所示能反映这种原理的电路是（ ）
-
难度：
使用次数：137
入库时间：2013-12-17

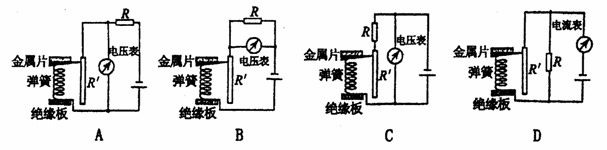

小明同学在物理实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个能实现压力增大，电表示数增大，这个电路是 （ ）
-
难度：
使用次数：122
入库时间：2013-12-17
一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A。为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )
A．0～2Ω B．0～8Ω
C．2Ω～8Ω D．8Ω～10Ω
-
难度：
使用次数：128
入库时间：2013-12-17
如图所示，电源电压不变，闭合开关S后，灯L1、L1都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
A、灯L1短路 B、灯L2短路
C、灯L1断路 D、灯L2断路
