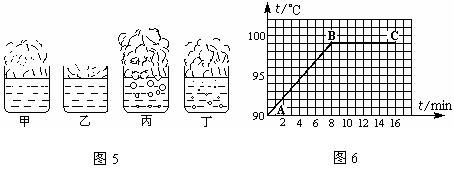

入库时间：2013-12-17在“观察水的沸腾”实验中，实验装置如图5所示：（3分）
(1)实验时所选用的温度计应该是____________温度计。(填“酒精”或“水银”)
(2)实验时，先后四次观察到烧杯中水出现的现象如图5所示，把四个现象按出现时间的先后顺序排列，正确的是________________。
(3)图6所示是根据实验记录作出的水的沸腾图象，由此可知此时水的沸点是_________℃。
-
难度：
使用次数：198
入库时间：2013-12-17
在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接方式为 。(1分)
-
难度：
使用次数：63
入库时间：2013-12-17
（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯
两端的电压．（2）按实物连接图，在右方框内画出电路图．(4分)
-
难度：
使用次数：150
入库时间：2013-12-17
在做“影响电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，分析归纳出决定电阻大小的因素，下表是几种实验用导线的参数。（3分）
导线代号
A
B
C
D
E
F
G
长度/m
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积/mm2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬
丝
（1）为研究电阻与导体材料有关，应在中选用导线C和导线________
（2）为研究电阻与导体的长度有关，应在上表中选用导线C和导线________
（3）为研究电阻与导线横截面积的关系，应在上表中选用导线A和导线_______
-
难度：
使用次数：109
入库时间：2013-12-17
请在图所给实物图上补上一根导线（用笔线作导线），使滑动变阻器滑片P向右移动时小灯变亮，并画出对应的电路图．（3分）
图8
