入库时间：2013-12-13回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）
（1）探究串、并联电路的特点： 电
路
图
①小明用图乙所示的电路探究了串联电路中开关的位置改变时它的控制作用是否改变。他把开关先后接在a、b、c三处，实验获得的结果如下表
所示： 过程
开关状态灯泡状态
a处
b处
c处
闭合
断开
闭合
断开
闭合
断开
灯L1
亮
不亮
亮
不亮
亮
不亮
灯L2
亮
不亮
亮
不亮
亮
不亮
由上面的实验可以看出：在串联电路中，开关的位置改变时，它的控制作用 。
② 小明又按照图乙的电路图,连接了实物,把开关闭合后,发
现两个小灯泡都亮了,然后把其中的一个小灯泡拧下来,发现另一个小灯泡________,由此说明,串联电路中,各用电器之间相互_____（2）小明想探究并联电路的电流规律：电流过大，可能会烧坏电流表和电源
实验
装置
⑤请根据电路图将实物电路连接完整：
S步骤
⑥把电流表分别接入A、B、C三点，闭合开关，读出电流表的示数，填入表中。请将表格补充完整。
表格
测量位置
A
B
C
电流I/A
0.3
0.5
结论
⑦在并联电路中，干路电流等于____________ ____电流之和。
-
难度：
使用次数：185
入库时间：2013-12-13

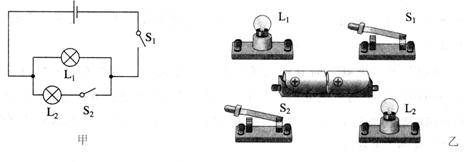

（1）小明想利用右面的器材验证串联电路各处电流都相等，请你帮他用笔画线代替导线链接电路，便于实现他的目的。
（2）请在方框内画出电路图
（3）请用笔画线代替导线连接实物连接在方框内画出电路图
-
难度：
使用次数：51
入库时间：2013-12-13
回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）
（1）探究串联电路电压的规律：
表格
L1两端电压U1/V
L2两端电压U2/V
电源两端电压U/V
第一次测量
1.2
2.8
第二次测量
2.0
2.8
完成上表所缺项。
结论
串联电路中，总电压等于 。
（2）探究并联电路电压的规律：
过程
请设计电路图，要求两个灯泡L1和L2并联，并用电压表测量灯泡L1两端的电压。将电路图画在下面的方框中，并完成实物电路的连接。
数据
L1两端电压U1/V
L2两端电压U2/V
电源两端电压U/V
第一次测量
2.6
2.6
第二次测量
2.8
2.8
表格记录所测的电压值（测两次）
，完成下表所缺项。（3）探究导体的电阻跟哪些因素有关：
装
置
图
序号
材料
长度
横截面积
1
炭钢合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
过程方法
在A、B两点之间依次接入不同型号的合金丝，观察小灯泡的亮度和电流表示数。灯泡越暗，电流表示数越 ，说明接入电路中合金丝的电阻越_____。这种显示电阻大小的方法是________法。
问题
①探究导体电阻大小与横截面积的关系，应选择序号为 的两根电阻丝来探究，结论是：在 和 一定时，横截面积越大，导体的电阻越____。
②选择序号为2、4的两根电阻丝可以研究导体电阻大小与 的关系。
-
难度：
使用次数：95
入库时间：2013-12-13
（1）一条马路上共有220盏照明灯，则每盏灯两端的电压为 V。
（2）按以下要求连接电路：利用滑动变阻器来改变灯泡的亮度，且当滑片P
（3）下图是一种测定油箱内的油量的装置图，若电流表示数越大，表示油箱中油量_____ (填“越多”还是“越少”)，理由是： _______________.向右移动时灯会变亮，请完成下图中的实物连接，并在方框中画出相应的电路图。
-
难度：
使用次数：76
入库时间：2013-12-13
①用锯锯木头，锯条发热；②壶中的水沸腾时，壶盖不断地跳动；③ 小红抱着暖水袋取暖；④用打气筒给自行车轮胎打气，过一会儿气壁会发热；
（1）解释场景 ： （2）解释场景 ：
