难度：
使用次数：688
入库时间：2013-12-10如图所示电路中，电源电压为24V，电阻R1为30Ω，滑动变阻器R2的最大阻值为80Ω，如果电压表采用0～15V的量程，电流表采用0～0.6A量程，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变路器连入电路的电阻太大时，滑动变阻器两端的电压会超过电压表量程，为了不使电压表和电流表损坏，则滑动变阻器R2连入电路的电阻变化范围是多少？
-
难度：
使用次数：110
入库时间：2013-12-10
小旭同学在测电阻时，取了两个电阻R1、R2并联，通过它们的电流强度之比为I1∶I2=3∶4， 则两电阻两端电压之比为U1∶U2= ，两电阻之比R1∶R2= 。（6分）
-
难度：
使用次数：119
入库时间：2013-12-10

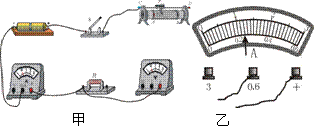

某同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图甲所示。请你接着完成下列步骤：
(1)用笔画线代替导线， 将电路补画完整．
(2)当电压表示数为2.4V时，电流表的示数如图乙所示，这时电路中的电流是
A，电阻丝的电阻为 Ω．这位同学通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是 。（8分）
-
难度：
使用次数：166
入库时间：2013-12-10
为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联起来作为电源，连成如图所示的电路．（5分）
(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．
(2)在虚线框内，根据改正后的电路画出电路图．
-
难度：
使用次数：184
入库时间：2013-12-10
电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究。下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：（6分）
苹果1 一般甜
苹果2 较甜
苹果3 很甜
完整
100（μA）
200（μA）
300（μA）
削了皮
100（μA）
200（μA）
300（μA）
切掉一部分
100（μA）
200（μA）
300（μA）
根据上述表格信息，把能得出的探究结论写出两条填在横线上。
结论一：__________________________________________________________；
结论二：___________________________________________________________。
