难度：
使用次数：138

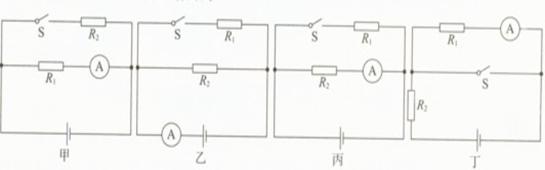

入库时间：2013-12-10如图所示的电路中，电源电压一定，电阻R1＝R2，当开关S闭合时，以下说法不正确的是（ ）
A．甲与丙电路中的电流表示数最小
B．乙电路中的电流表示数最大
C．甲与丙电路中的电流表示数相同
D．丁电路中的电流表示数最小
-
难度：
使用次数：198
入库时间：2013-12-10

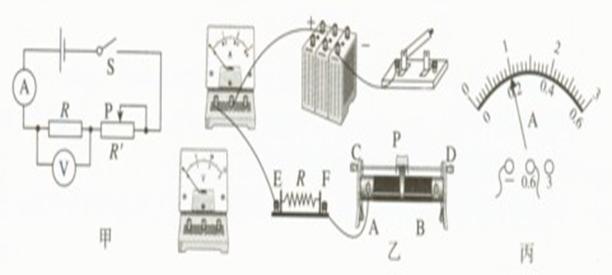

小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图所示的电路图（电源电压恒为6V）。
（1）根据小明设计的甲图，用铅笔连线将乙
图的实物图连接完整。实验序号
电压/V
电阻/Ω
电流/A
1
4
1.0
0.4
2
20
（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向 移动（A或B），直到 为止。此时电流表的指针位置如图丙所示，请把测得的电流数值和电压数值填入右表。
（3）小明根据实验数据得到如下结论：电流与电阻成反比。请你对以上的探究过程做出评价，并写出两点评价意见： 。
-
难度：
使用次数：408
入库时间：2013-12-10

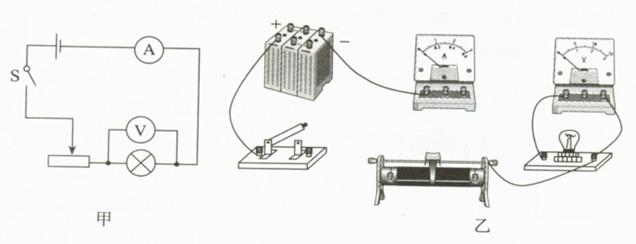

在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电
压为6V的电源、“3.8V 0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器，导线若干。
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉；电流表的量程选择要恰当；滑动变
阻器的滑片向左移动，小灯泡变暗）。（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很
快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：① ；② 。（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是（ ）
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0.
330.34
0.40
电阻R/Ω
6.0
8.8
9.5
A．更换小灯泡
B．检查电路是否断
路C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是 。
（5）利用此电路 （填“可以”或“不可以”）来探究“电流与电压、电流与电阻关系的实验；理由是： 。
