难度：
使用次数：102
入库时间：2013-12-09小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同,小灯的额定电压可能是“1.5V”、“2.0V”或“2.8V”，小灯泡功率相差不大

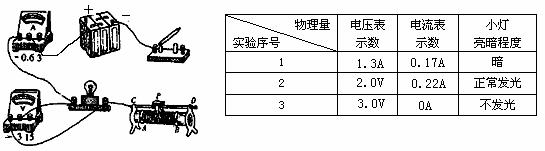

(1)下面是小张同学没有连接完的实物电路, 请你用笔画线代替导线，将实物电路连接完整(要求滑片向右滑时,灯泡变暗)
(2)小张正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如上表所示。则他们所用电源的电压为_______伏,甲同学所用小灯的额定功率为______ 瓦。
(3)同座位的小明实验时, 当他连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的小张一惊，提醒小明实验中有问题。请你帮助小明找出实验中两个操作不当之处：
① _____________________________________________；
② ______________________________________________。
(4)小明同学改正了操作错误重新连接好电路后,当小明同学所选用的小灯正常发光时，电压表的示数如图所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_______欧，乙同学所选用小灯泡正常发光时的电流为______安。
-
难度：
使用次数：52
入库时间：2013-12-09
小红同学家的一台太阳能热水器安装在楼顶上，它可接收太阳能的真空镀膜管的总有效面积约为1. 5m2，可将接收的太阳能的40％转化为水的内能，热水器的水箱离地面高12m。内装质量为100kg的水，g取10N/kg，c水=4.2×103J/（kg ·℃）。（1）把这些水从地面输送到热水器的水箱中，至少需对水做多少功？（2）6月份的晴天，盐城地区向着阳光的地方平均每1m2的面积在1h内得到的太阳能为4.2×106J，如果每天接收太阳能的时间以10h计算，可以将100kg、初温为30℃的水加热到多高温度?
-
难度：
使用次数：81
入库时间：2013-12-09
瑞瑞同学家住楼上，最近正在装修房子，需要搬运装修材料，但有些材料由于楼道过窄不方便搬运，于是瑞瑞建议采用如图所示的滑轮组，这样站在地上就可以把材料运上楼．若某次搬运的材料重720N ，被提升的高度为10m ，人所用的拉力为450N ．求：
(1)请你帮助瑞瑞画出滑轮组的绕线示意图．
(2)该滑轮组的机械效率是多少？
(3)随后，瑞瑞同学查阅了有关机械效率知识的资料，看到下表中的一组数据，请你找出这些机械设备效率的共同特点．
-
难度：
使用次数：199
入库时间：2013-12-09
我市某养鸡场，在冬季为了提高产蛋量，采取了光照和保温两项措施。夜晚对鸡舍进行加热，同时用大功率灯泡进行光照，白天只需要适当保温，不需灯光照射。整个电路原理如图所示。其中R1、R2是电热器中的电热丝， L是“220V 880W”的大功率灯泡。通过定时开关S1、S2的同时通断来实现白天和夜晚的用电要求。
(1)当开关S、S1、S2都闭合时，属于 （白天/夜晚）用电状态
当S闭合，S1、S2断开时，属于 （白天/夜晚）用电状态。
(2)当开关S、S1、S2都闭合时,电流表的示数为59A.求R1的电阻值
(3)当S闭合，S1、S2断开时，电热丝R1消耗的电功率484W,求R2的电阻值
(4)现在，该地区生产用电采用“分时计价”措施，白天电价为0.50元/度，夜晚电价为0.20元/度，若该电路白天和夜晚工作时间均以10h计算，与“分时计价”前相比，单这一项用电每天节省开支多少元？（未“分时计价”前电价统一为0.40元/度）
