难度：
使用次数：347
入库时间：2013-12-07如图所示电路中，闭合开关后，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（ ）
A.U2=U1+U3，I1=I2 B.U2=U1=U3，I1=I2； C.U1+U2=U3，I1＜I2 D.U2=U1+U3,I1＞I2。
-
难度：
使用次数：152
入库时间：2013-12-07

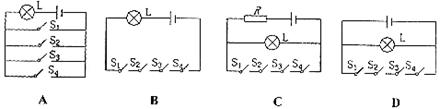

小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是（ ）
-
难度：
使用次数：187
入库时间：2013-12-07
用图甲所示装置“比较不同液体吸热升温特点”。在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾。
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高。其中水沸腾时温度计的局部放大图如乙图所示，可知水的沸点为 ℃。
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水 （选填“多”或“少”）。
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答： ；其原因是 。
-
难度：
使用次数：101
入库时间：2013-12-07

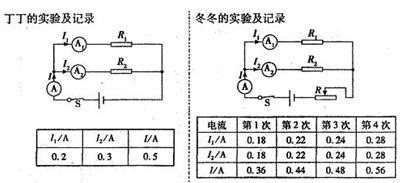

丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如图所示。
（1）根据他们的实验数据可以得到： 。
（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为他选用的两个电阻R1、R2之间的大小关系是R1 R2 (填“＞”、“＜”或“=”)。
（3）你认为丁丁、冬冬同学的实验应如何改进？
丁丁：
冬冬：
-
难度：
使用次数：144
入库时间：2013-12-07
探究导体的电阻跟导体长度的关系的电路如图14所示，通过移动导线夹可改变接入电路中电阻丝的长度。
（1）请用笔画线代替导线将电路实物图补充完整；
（2）实验采取了如下操作步骤,其合理的顺序是 （填序号）；
A、将导线夹移到某一适当位置；
B、调节滑动变阻器，使电流表和电压表的示数为某一适当值；
C、记录电流表和电压表的示数，并用刻度尺测量接入电路中电阻丝的长度；
D、连接电路；
E、将滑动变阻器的滑片移到最左端；
F、闭合开关；
G、改变接入电路中电阻丝的长度，再测量几次；
（3）某次测量时,电压表的示数如图15所示，则电压为 V；
（4）将所测得的数据进行处理后,作出电阻丝的电阻与长度的关系图像如图16所示。分析图像可得出，导体的电阻与长度的关系是 。
