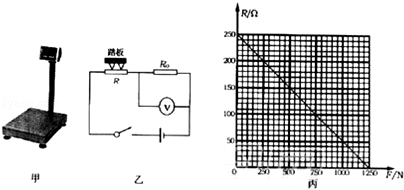

入库时间：2013-12-05图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．
（1）空载时，电压表的示数为1V，求R0的阻值．
（2）该电子秤的量程是多大？
（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？
-
难度：
使用次数：130
入库时间：2013-12-05

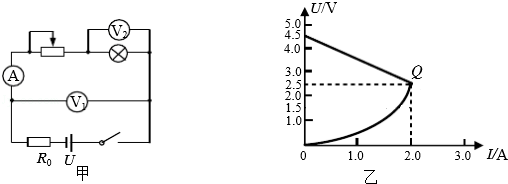

如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．
（1）随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；（选填“减小”或“增大”）
（2）在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；
（3）请根据图象求电源电压U和定值电阻R0的阻值．
-
难度：
使用次数：81
入库时间：2013-12-05
谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．
（1）按图甲电路，将图乙中电流表正确连入电路．
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是 或 ．
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 增大 （填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R= 10 Ω．你认为这个结果可靠吗 ？理由是 ．
-
难度：
使用次数：217
入库时间：2013-12-05

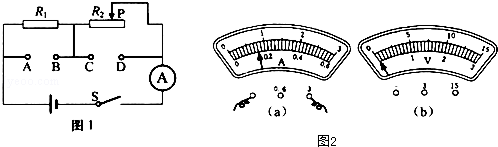

在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示．
①求电阻R1两端的电压U1．
②求此时滑动变阻器R2连入电路的阻值．
③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有 字样的变阻器替换R2，并把电压表接入 两点间时（选填“AB”，“CD”，“AB或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大．
-
难度：
使用次数：63
入库时间：2013-12-05
现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻Rx的阻值（电路可重组），要求：
（1）画出实验电路图；
（2）写出主要实验步骤和需要测量的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）．
