难度：
使用次数：161
入库时间：2013-12-05实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路（电压表和电流表均视为理想电表），实验步骤如下：
（1）闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；
（2）再向 （选填“左”或“右”）移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；
（3）由有关公式求出电源电压U= V，内电阻r= Ω．
-
难度：
使用次数：124
入库时间：2013-12-05
如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样（小灯泡电阻不变），当开关S1、S2、S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为 V，R1的电阻为 Ω；当S1、S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为 A．
-
难度：
使用次数：345
入库时间：2013-12-05
题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．
（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中 （选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是 ．
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J
（3）电热丝在工作时的电阻值是 Ω（保留一位小数）
（4）使用几年后，发现电热丝变细，则其电阻变 ，它的实际功率将变 ．
-
难度：
使用次数：54
入库时间：2013-12-05

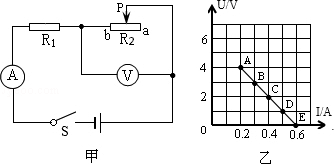

如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为 Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”）．
-
难度：
使用次数：165
入库时间：2013-12-05
如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数 ，电流表A1的示数 （以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于 Ω．
