难度：
使用次数：108
入库时间：2013-12-03如图所示，闭合开关S，将滑动变阻器R2的滑片向a端滑动，电流表的示数将 ；电压表与电流表的示数之比将 ．（填“变大”、“变小”或“不变”）
-
难度：
使用次数：189
入库时间：2013-12-03

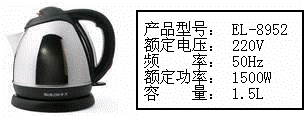

某电热水壶及铭牌如图所示，装入1.5kg20℃的凉水，通电正常工作6分钟即被烧开至100℃．已知水的比热容c=4.2×103J/（kg•℃） 求：
（1）该过程中水吸收的热量．
（2）电热水壶的效率．
-
难度：
使用次数：149
入库时间：2013-12-03
如图所示的杠杆是一根重为5牛、质量均匀的硬棒．小明将棒的一端固定，把重为15牛物体挂在棒的中点，然后用手竖直提起棒的另一端，若把物体提升了10cm，求：
（1）小明使用杠杆所做的有用功？
（2）此杠杆的总功是多少？
-
难度：
使用次数：170
入库时间：2013-12-03

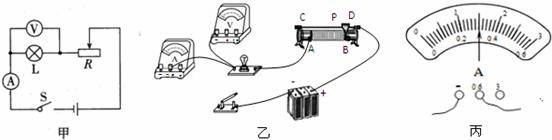

在“测量小灯泡额定功率”的实验中，小刚同学用一个电压表、一个电流表、一个开关、一个滑动变阻器、电压为6V的电源和额定电压为3.8V的小灯泡，设计了如图甲所示的电路．
（1）实验中需要依据图甲所示的电路图，将图乙所示器材进行连线，请用笔画线代替导线，将图乙所示电路连接完整．
（2）正确连接好电路后，闭合开关，当滑动变阻器的滑片向左移动时，电流表示数 （选填“变大”、“变小”或“不变”）．当电压表的示数为 V时小灯泡正常发光，此时电流表指针如图丙所示，其示数为 A．小灯泡的额定功率为 W．
（3）小明同学按同一电路图连接电路，当连接最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中操作不当之处：
① ；
② ．
-
难度：
使用次数：196
入库时间：2013-12-03
距离传感器是一种测量距离的半导体材料，它发出的超声波遇到物体后反射回传感器，传感器收到信号后自动计算出物体与传感器的距离，并显示物体的S﹣t图象．已知超声波在空气中的速度是340 m/s．
（1）若传感器在发出信号后0.01 s收到从物体反射回来的信号，物体距传感器多远？
（2）若显示物体的S﹣t图象如图，物体在0至15s的运动情况如何？
（3）另外一物体在F=10 N的水平拉力作用下，沿水平地面做直线运动．传感器显示物体的S﹣t图象如图．求：在0至15s物体受到的摩擦力多大？
