难度：
使用次数：336
入库时间：2013-11-30如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．
-
难度：
使用次数：61
入库时间：2013-11-30
检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。要求视力表在平面镜中的像与被测者相距4. 6m，试在图中画出：(l)平面镜的位置；(2)被测者眼睛通过平面镜看到自己右脚上如图P点的光路图（能标出人到镜的距离即可，不需精确）。
-
难度：
使用次数：197
入库时间：2013-11-30
在学习吉他演奏的过程中，小华发现琴弦发出声音的音调高低是受各种因素影响的，他对此进行了研究。经过和同学们讨论，他提出了以下猜想：
猜想一：琴
弦发出声音的音调高低，可能与琴弦的横截面积有关；猜想二：琴弦发出声音的音调高低，可能与琴弦的长短有关；
猜想三：琴弦发出声音的音调高低，可能与琴弦的材料有关。
为了验证上述猜想是否正确，他找到了下表所列9种规格的琴弦，因为音调高低取决于声源振动的频率，于是借来一个能够测量振动频率的仪器进行实验。
编号
材料
长度（cm）
横截面积（mm2）
编号
材料
长度（cm）
横
截面积（mm2）A
铜
60
0.76
F
铜
100
0.76
B
铜
60
0.89
G
钢
80
1.02
C
铜
60
1.02
H
尼龙
80
1.
02D
铜
80
0.76
I
尼龙
100
1.02
E
铜
100
1.02
J
铜
1.02
(1)小华选用了H、I两根琴弦，是为了研究音调的高低与_________的关系，
(2)小惠想选用三根琴弦来验证音调的高低与琴弦横截面积的关系，应选_________（填写编号）的琴弦。
(3)小华认为：如果想选用三根琴弦来验证音调的高低与琴弦的材料的关系，还要添加一根铜琴弦J，
请写出它的长度为________ cm。
-
难度：
使用次数：357
入库时间：2013-11-30
如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置。将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：
(1) 蜡烛在塑料薄膜上所成的像是________________（填“正立”或“倒立”“实像”或“虚像”）；其成像的原理是___________________________________；
(2) 如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是 （ ）
A．三角形光斑 B．圆形光斑 C．蜡烛的正立像 D．蜡烛的倒立像
(3) 将蜡烛向下移动，则它在薄膜上的像将向_____移动；如果将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像将_____（选填“顺”或“逆”）时针旋转的；
(4) 如果小孔变大，它在薄膜上所成的
像将变_________。(5)为了增大蜡烛所成的像，可采取的办法是： ；
-
难度：
使用次数：67
入库时间：2013-11-30
在“观察水的沸腾”实验中：

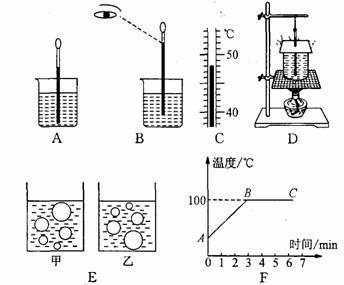

(1)如图所示，是小明同学用温度计测 小烧杯中水的初温时的操作图．A是操作过程，B是读数过程，C是读取的温度．
①A图中操作的错误是________________．
②B图中读数的错误是________________．
(2)小明同学在利用图D所示的装置做实验时，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因_____________________________．
(3)如图E甲、乙中，图_______所示是水沸腾时的情况．可以看到沸腾现象是在液体_______同时发生．如图F，是小明做“探究水的沸腾”实验后所绘制的图像，图像中BC段表示的沸腾特点是：______________．
