难度：
使用次数：77

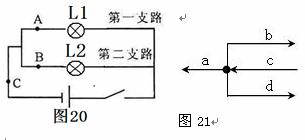

入库时间：2013-11-29小明和小强在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源、四个不同规格的电灯以及若干条导线，进行了大胆地探究。如图20所示是他们的实验电路图。
(1) 小明按照电路图正确连接电路，当他连接完最后一根导线，灯就发出了光，这是因为_______。

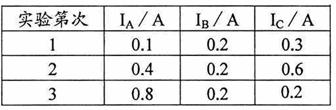

小明按照电路图正确地进行实验，得到了下表中的实验数据。
(2)小强查看了表格中的数据后发现第三组实验中C点的电流数据有误，他判断最可能的原因是
_________________________。（3）请你仔细观察数据判断：小明在实验中，是靠只改变________而得到实验数据的。（选填“灯L1”或“灯L2”或“电源”）
(4)小明
改正（2）题中的错误数据后，得出并联电路电流的规律是：___________ _____。（5）根据上述结论，应用到如图21所示的部分中，图已标明了电流的方向，若a、b、c中的电流大小分别为0.2A、0.3A、0.6A，则d中的电流大小为 A。．
-
难度：
使用次数：89
入库时间：2013-11-29
请将下面探究活动记录中的空白处填写完整：
瑞瑞同学有一辆玩具电动车，在行使过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的。如图所示是玩具电动车的简化电路图。瑞瑞判断该玩具车的行驶电动机和旋转电动机是___①____连接的（选填“串联”或者“并联”）。目前该车出现了故
障：通电后玩具电动车只能行使，且行驶定时器无法起到控制作用；而无论怎样操作，上面的小动物都不能旋转。对此，瑞瑞同学提出了猜想：【猜想与假设】
（1）可能是行驶定时器有故障；
（2）可能是旋转开关有故障；
（3）可能是旋转定时器有故障；
（4）可能是旋转电动机有故障。
针对猜想（1）瑞瑞同学判断行驶定时器出现的故障可能是_____②____(选择“断路”或“短路”)
针对其他猜想，瑞瑞同学利用一只电压表来判断故障的位置。
【进行实验】
⑴将玩具电动车装上________节新干电池，闭合旋转开关和旋转定时器；
⑵将电压表一端接在d点不动，另一端依次接在a点、b点、c点，观察电压表的示数。
（分析和论证）
⑴如果另一端接在a点时电压表有示数，接在b点时无示数，说明旋转开关
(选择“断路”、“短路”或“正常”)；⑵如果另一端分别接在a、b点时，电压表都有示数，然后改接到c点，发现电压表仍然有示数，且Uab=Ubd=Ucd=___
____V，说明
有故障。
图22 -
难度：
使用次数：152
入库时间：2013-11-29
如图23所示，质量为40kg的小明同学骑着一辆质量为10kg自行车在平直公路上匀速行驶，在5min内行驶了1500m的路程．求：
（
1）在这个过程中重力做功多少？（2） 若小明骑车时受到的阻力为50N，在5min内小明骑车的功率是多大？
-
难度：
使用次数：117
入库时间：2013-11-29
有一款太阳能热水器，铭牌上的部分参数右表所示，将它安装在阳光充足的楼顶上，并送满水。
(1)无锡地区(晴天)平均每平方米的面积上，每小时接收的太阳能约为2.8×106J。若该热水器接受太阳能的有效面积为1.5m2，每天日照时间按8h计算，且假设这些太阳能有60％被热水器中的水吸收的，则可使水温升高多少?(c水＝4.2×103J／(kg·℃))
(2)若该热水器一天中接收的太阳能，由燃烧煤气(热值q＝4.2×107J／kg)来获得，则需要完全燃烧多少千克煤气?
（3）请说出使用太阳能热水器的一个优点。
