难度：
使用次数：178

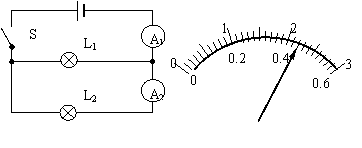

入库时间：2013-11-29如图所示电路中，开关闭合后，电流表A1与A2指针指示的位置都如图所示，则通过灯L1电流是_____A，通过灯L2电流是_____A。
-
难度：
使用次数：91
入库时间：2013-11-29
如图14所示，要使灯L1 和L2 串联，应闭合开关_______；要使灯Ll 和L2 并联，应闭合开关____。若将___________同时闭合，可能会烧毁电源和导线。
-
难度：
使用次数：126
入库时间：2013-11-29
（1）图中的羊角锤可以看成是一个杠杆，请在图中画出使用该羊角锤拔钉子时的最小力及其力臂。
（2）利用图16
(3)请你仔细观察如图17所示实物电路，在图中只改动一根导线，使实
中的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。物电路成为串联电路，并且电压表测量灯L2 的电压。要求：在被改动的导线上画“×”，然后画出改动的导线。
-
难度：
使用次数：134
入库时间：2013-11-29

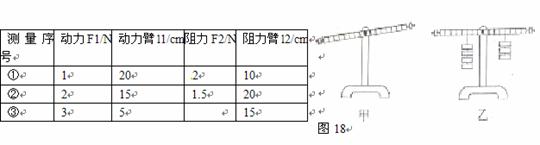

物理实验小组的同学，利用如图18所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件。
（1）如图甲所示，为使杠杆在水平位置平衡，应将左端的平衡螺母向 （选填“左”或“右”）移动，将杠杆调在水平位置的目的是为了方便测量 ．
（2）实验中测得的数据如表所示，表格中漏填的数据为 N．
（3）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”。这个结论与杠杆平衡条件不符，原因是实验过程中 （ ）
A．没有改变力的大小 B．没有改变力的方向
C．没有改变
力的作用点 D．实验次数较少，结论具有偶然性．
-
难度：
使用次数：113
入库时间：2013-11-29

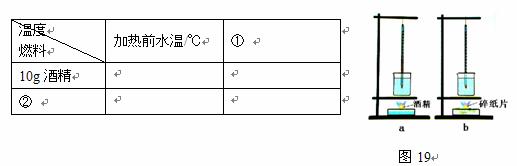

为比较酒精和碎纸片这两种燃料的热值，小明采用如图19所示的装置进行实验：他将一定的酒精和碎纸片分别放入两个燃烧皿中，点燃它们，分别给装有质量相等的水的两个相同烧杯加热，直至酒精和碎纸片完全燃烧．
⑴小明设计了一张记录实验数据的表格，其中①②两项内容漏写了，请你帮他补充完整．
⑵实验后小明根据实验数据利用公式Q=cmΔt算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值。小杰认为他的计算结果不可靠，理由是_______________________
___________________________。如果按照小明的计算方法算出的热值比实际值偏_________。
