难度：
使用次数：63

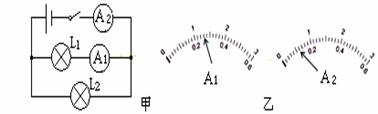

入库时间：2013-11-26如图甲所示的电
路，电流表A1与A2的指针位置如图乙所示，则通过灯L2的电流是 A。
-
难度：
使用次数：66
入库时间：2013-11-26
在如图所示是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表_______（填“电流表”或“电压表”改装）指针所指的刻度，就可以知道油箱内油
面的高度，当油箱内油面升高时，油量表示数_______（填“变大”.“变小”或“不变”）
-
难度：
使用次数：84
入库时间：2013-11-26
把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
-
难度：
使用次数：84
入库时间：2013-11-26
如图所
示电路中，已知R1=40Ω，R2=60Ω，当开关S闭合后，通过电流表的示数为0.3安，电阻R2两端电压_______V。；通过干路的总电流______A。
-
难度：
使用次数：141
入库时间：2013-11-26
小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
