难度：
使用次数：305
入库时间：2013-11-26如图14所示，灯L1、L2上分别标有“6V 6W” 、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是【 】
A．1∶1 B．1∶2 C．2∶3 D．3∶2
-
难度：
使用次数：71
入库时间：2013-11-26
如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变） 【 】
A．电流表示数变大 B．电压表示数变大
C．电压表和电流表示数的比值变大 D．电压表和电流表的示数都变小
-
难度：
使用次数：78
入库时间：2013-11-26
某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是【 】
A．
天然气浓度增大时，电压表示数变小
B．
天然气浓度减小时，电流表示数变大
C．
天然气浓度增大时，电路消耗的总功率变小
D．
无论天然气浓度怎样变化，电压表与电流表示数的比值不变
-
难度：
使用次数：626
入库时间：2013-11-26

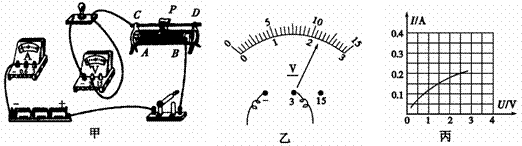

在测定小灯泡电功率的实验中，选用的屯源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。(每小题2分)
(1)连接电路时开关应_________，闭合开关前，图中滑动变阻器的滑片P应位于_________ (选填“A”或“B”)端。
(2)用笔画线代替导线，连接完整如图甲所示的实物电路。
(3)闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_________ (写一种即可)。
(4)排除故障后，闭合开关、移动滑片P至电压表的示数如图乙所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向_______ (选填“A”或“B”)端移动。
(5
)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W。
-
难度：
使用次数：128
入库时间：2013-11-26
小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。
(2)若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______、_______．(选填“AB”或“CD”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向_______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压／V
实际功率／W
电阻Ω
1
1．6
O．20
O．32
8．00
2
2．5
O．24
O．60
1O.42
3
2．8
O．26
O．73
1O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L2替换L1重复上面的实验时，需要改变_______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有
同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了__________．对小灯电阻的影响。②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法___________(选填“正确”或“错误”)。
图16 图17
