难度：
使用次数：69
入库时间：2013-11-24如图所示电路中，只闭合S1、S3时，灯L1、L2是 ，只闭合S2时，灯L1、L2是 （填“串联”或“并联”）；不能同时闭合开关 ，否则将会造成电源短路．
-
难度：
使用次数：65
入库时间：2013-11-24

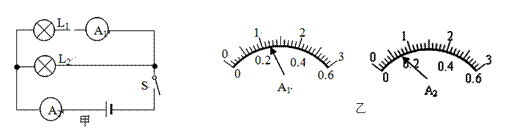

将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，电流表A1的读数为 A，由此可知通过灯泡L2的电流大小为 A。
-
难度：
使用次数：100
入库时间：2013-11-24
按照题目要求作图：
（1）在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
（2）如图所示，在A点施加一个最小力慢慢将石头撬起，请画出这个力及其力臂。
（3）如图所示是小灯泡L1与L2并联电路，某同学想用电流表测量L1所在支路得电流，并且估计小灯泡L1的电流值约为0.3A，请用笔画线，同时选择电流表正确的量程，完成实物电路的连接。
-
难度：
使用次数：113
入库时间：2013-11-24
如图所示为一个能自动回转的“魔罐”，在一个罐子的盖和底各开两个小洞，将小铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞固定起来。当你将罐子在水平地面上滚出后，能自动滚回来，在魔罐滚回来的过程中动能和势能之间的能量转化情况为_________________________。
-
难度：
使用次数：174
入库时间：2013-11-24
如图所示，摆球在摆动过程中所能到达的最高点逐渐降低，最终停在了O点；如图所示，小朋友从滑滑梯上匀速滑下。两个情景中，运动中的小球和小朋友的机械能会_______（选填“增大”、“减小”或“保持不变”），共同涉及到的能量转化情况为__________________。
