难度：
使用次数：190
入库时间：2013-11-22如图所示的电路，开关S闭合后，电路将 （选填“通路”、“断路”或“短路”）。要使两灯串联，只要拆除导线 （选填“a”或“b”）即可。
-
难度：
使用次数：165
入库时间：2013-11-22
如图所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1 的示数为_____A，A2的示数为______A。
-
难度：
使用次数：83
入库时间：2013-11-22
小雷按图10甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图10乙所示，则L1两端的电压为 V，L2两端的电压为 V。
-
难度：
使用次数：187
入库时间：2013-11-22
元旦节五颜六色的小彩灯给三峡广场增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小杜同学在市场上买了一串小彩灯，按下列步骤进行实验探究：（1）把所买的这串小彩灯接入电路，闭合开关后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合开关后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 方式连接的。（2）当这串小彩灯正常工作时，用电流表测出电源插头处的电流为220mA，则经过第10盏小灯的电流为 A。
-
难度：
使用次数：111
入库时间：2013-11-22

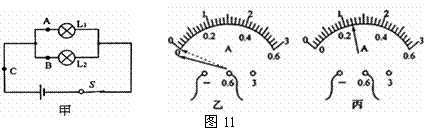

在探究并联电路电流规律的实验中，如图11甲是实验的电路图。
(1)电流表应 （选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的 点。(2)小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是 ；纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是 ；排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
(3)上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：① ；②
。
A点的电流IA
B点的电流IB
C点的电流IC
0.18A
0.18A
0.36A
