难度：
使用次数：61
入库时间：2013-11-22小明想比较不同燃料的热值．他利用图示完全相同的两套实验装置装了质量相同的酒精和碎纸片分别同时给质量和初温相同的水加热，比较相同时间内水升高的温度。
（1）小明实验方案中存在明显问题，请你帮他指出来．答： ．
（2）小华针对小明方案中存在的问题，对方案的错误部分进行修改．简要写出修改后正确的实验方案．答： ．
（3
）为了正确完成实验，除了图示装置还需要的一个测量器材是 ．（4）小华按正确方法进行实验后，发现（a）中温度计最后的示数是（b）中温度计最后示数的2倍，小华就认为酒精的热值是碎纸片的2倍的结论。这个结论是 ．（选填“正确的”或“错误的”）
-
难度：
使用次数：59
入库时间：2013-11-22

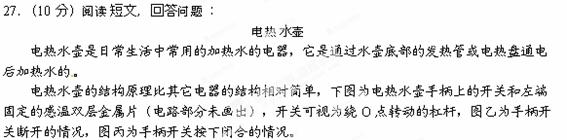

电热水壶烧水时，当水烧开时会自动切断电源，但为了安全起见，常常加以多重保护。第一重：蒸汽开关，利用水沸腾时产生的水蒸汽使图丙中蒸汽感温元件的双层金属片变形而向上弯曲，这时手柄开关会在弹簧的作用下向上运动，从而使电热水壶在
水烧开后自动断电。其断电是不可自复位的，故断电后水壶不会自动再加热。第二重：干烧保护，如蒸汽开关未动作，水将会一直烧下去并不断减少，当烧干时，另一温控上的双层金属片所控制的开关会动作，使水壶断电；第三重，如以上均失去作用，随着温度升高，温控器内一塑料推杆将会熔化，使水壶断电。
（1）手柄开关上的弹簧在手柄开关 （断开/闭合）时具有弹性势能大。（2）电热水壶上的三重保护开关应该 （串联/并联）接在电路中。
（3）通常情况下第二重保护的双层金属片控制的开关断开时的温度应设计为 （小于/等于/大于）100℃。
（4）图丙中的双层金属片上下两层的受热膨胀程度应该 。
A．上大下小 B．上下相同
C．上小下大 D．上大下小与上小下大均可
（5）在第三重保护时，塑料推杆如果熔化，则它的内能将 （增大/减小/不变）。
