难度：
使用次数：183

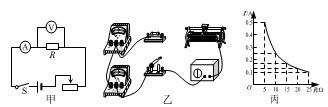

入库时间：2013-11-20小明利用如图18甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且
保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化
的图像。①由图像可以得出结论：电压一定时，____________________。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是___________________________，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________
V时，读出电流表的示数。⑶为完成整个实验，应该选取最大阻值不小于________ Ω的滑动变阻器。
-
难度：
使用次数：96
入库时间：2013-11-20
在“测定小灯泡的电阻”实验中，（1）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：①_________________________________；②_________________________________。
（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是（ ）
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）右表中是按正确的操作测得的数据，某同学通过计算发现三次小灯泡的阻值不相等，其原因是____________________________。
-
难度：
使用次数：59
入库时间：2013-11-20
小洪同学家原来用液化石油气烧水，每天约用60℃的热水100kg.她参加“探究性学习”活动后，在老师指导和同学帮助下，制作了一台简易的太阳能热水器。
（1）若这台热水器夏天平均每天可将100kg的水从20℃加热到60℃,这些水吸收的热量为多少？（3分）
（2）若液化石油气燃烧放出的热量有70％被水吸收，她家改用太阳能热水器后，平均每天可节约液化石油气多少千克？（液化石油气的热值为8.0×107J/kg）（3分）
-
难度：
使用次数：675
入库时间：2013-11-20
如图19是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑 片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装而成，电流表的量程是0～0.6A.）指针所指的刻度，可以知道油箱内油面的高度。现已知电源电压是6V，定值电阻R/的阻值是12Ω．
（1）电阻R/的作用是 。 （1分）
（2）已知电流增大时，电流表指针向右偏转，则油面 （选“上升”或“下降”）。（1分）
（3）当油面处在A处时，电流表示数为多少？（2分）当油量表指针指在刻度盘的中央时，求滑动变阻器R两端的电压多大？（3分）
