难度：
使用次数：84

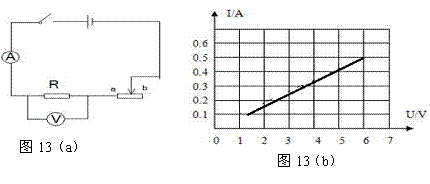

入库时间：2013-11-20如图13(a)所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图13(b)，则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是 Ω。
-
难度：
使用次数：100
入库时间：2013-11-20
一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L.R的电流跟其两端电压的关系如图14所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 Ω。
-
难度：
使用次数：62
入库时间：2013-11-20
在如图15所示的电路中，闭合开
关S，灯L不亮，电压表有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余原件均完好。(1)请写出发生上述现象的两个可能原因： 或 。
(2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明上述现象产生的原因是 ；若电流表无示数，说明上述现象产生的原因是 。
(3)为进一步确定故障，小明同学将图14中的电压表并联在灯L两端，请判断他能否查找出电路的故障，并说明理由______________________________________________________。
-
难度：
使用次数：107
入库时间：2013-11-20
如图16所示，R1＝10Ω，R2＝20Ω，R3＝30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A。则电源电压为______________；当S1和S2都断开时，电流表的读数为______________；当S1、S
都闭合时，电流表的读数是_____________。
-
难度：
使用次数：73
入库时间：2013-11-20
某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小。他实验时组装了
如图17所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度（见下
表）。加热的时间/(min)
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
（1）为保证实验的可靠性，实验时应控制两套装置中相同的量有 。
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量并记录的数据，利用公式Q吸=cm（t-t0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为他的计算结果可靠吗？ 。为什么？ 。
