A.e点断路 B.L1 断路
C.电流表短路 D.L2 断路
-
难度：
使用次数：99
入库时间：2013-11-20

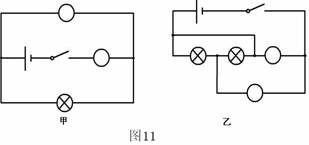

如图11所示，在图甲、乙的○内填上适当电表符号，要求闭合开关后灯泡都能发光.
-
难度：
使用次数：605
入库时间：2013-11-20

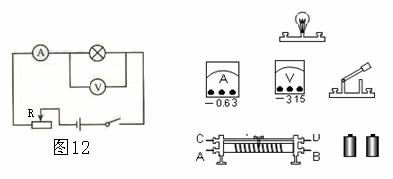

根据如图12所示的电路图用笔画线代替导线把实物连接起来。
-
难度：
使用次数：183
入库时间：2013-11-20
为了比较水和煤油的吸热能力，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和煤油；
B．用两支温度计分别测出水和煤油的初温；
C．在烧杯中，分别放人功率相同的电热器，加热时间相同；
D.用温度计分别测出水和煤油的末温。
(1)步骤______存在的错误，应改为 。
(2)步骤C，加热时间相同是为了使水和煤油 。
(3)若测得煤油的温度变化量大于水的温度变化量，由此可知______的比热容大。
-
难度：
使用次数：151
入库时间：2013-11-20
小明用如图13所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A、B、C处，将测出的电流值填入下表：
（1）小明把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是_________________________________。
（2）完成第一次测量后，为了防止偶然因素对实验的影响，他采用更换不同规格灯泡的方法重复实验，完成了第二次测量，除此之外，若想获得第三组数据还可采用何种方法？________ 。
（3）总结得出实验结论：并联电路中干路的电流等于 。
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
第一次测量
0.1
0.12
0.22
第二次测量
0.12
0.14
0.26
第三次测量
0.2
0.24
0.44
