入库时间：2013-11-18探究并联电路中电流的关系
【提出问题】如图所示的并联电路中,流过A、B、C各处的电流之间可能有什么关系？
【设计实验与进行实验】⑴按图示连接电路；
⑵把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入上表；
⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤．
方法一：改变电源电压 ；方法二：更换其中一条支路中的电阻(阻值不同)
【分析与论证】⑴在拆接电路时,开关必须_____；
⑵上面设计的表格中存在的不足之处是：______________；
图中的实验现象说明 ；
⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_____进行的，可以得出结论:并联电路干路中的电流等于_____________．
-
难度：
使用次数：61
入库时间：2013-11-18
某校一个兴趣小组同学想探究“一段电路中的电流跟电阻的关系”

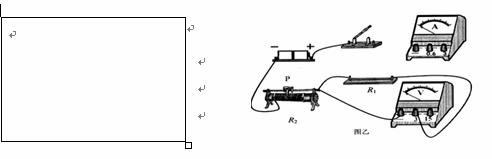

（1）（4分）请你设计电路图
画在方框内，并把实物连图连接完整。（1）（2分）连接电路时滑动变阻器的滑片应处于____________________端_。（填写“左”或“右”）
(2)（2分）滑动变阻器在实验中除能起保护电路的作用外,另一个主要作用是__________..
（3）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是 _

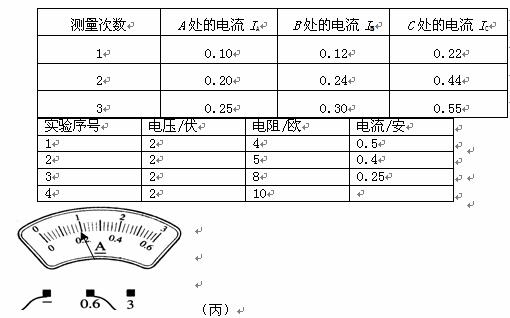

(4) （2分）通过实验，该兴趣小组测得4组数据，如下表所示，其中第4次实验时电流表的指针位置如图丙所示，请把测得的电流表值填入表格中
（5）（2分）该实验得出的结论是___________________
________________。
-
难度：
使用次数：101
入库时间：2013-11-18
如图所示，工人用滑轮组提升重240N的物体，所用的拉力为150N，在右侧手向下拉绳子自由端，使绳子自由端在5s内匀速下降了4m．求：
(1)在图中用笔画线代替细绳组装滑轮组；
(2)拉力的功率；
(3)滑轮组的机械效率．
-
难度：
使用次数：217
入库时间：2013-11-18
在图示的电路中，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A，求：1)R1两端的电压U1； 2)通过R2的电流I2； 3)R2的阻值。
-
难度：
使用次数：145
入库时间：2013-11-18
阅读短文，回答问题．
石墨烯——改变世界的神奇新材料
一片碳，看似普通，厚度为单个原子，却使两位科学家获得诺贝尔奖．这种全新材料名为“石墨烯”，
石墨烯是目前世上最薄、最坚硬的纳米材料，作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的．利用石墨烯，科学家能够研发一系列具有特殊性质的新材料．比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池．如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性，从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料．因此，其应用前景十分广阔．
(1)最近国外研究人员通过引入由多层石墨烯制成的交替散热通道，解决了在交通信号灯和电动汽车中使用半导体材料散热的难题，这是利用石墨烯的 （填选项前的字母）；(2分)
A．透光性好 B．硬度大 C．导热性好 D．导电性强
(2)石墨烯有希望应用于全新超级计算机的研发，是因为 ；(1分)
(3)石墨烯是目前世上至今发现的最薄、最坚硬的纳米材料．针对这一发现同学们提出了以下几个问题，你认为最有价值且可探究的问题是 （填选项前的字母）．(2分)
A．“石墨烯的硬度与石墨烯的厚度、面积有什么关系？”
B．“如何提取石墨烯这种物质？”
C．“石墨烯在生活中有什么用处？”
D．“石墨烯为什么很薄？”
