难度：
使用次数：139
入库时间：2013-11-16滑动变阻器通过改变接入电路的电阻丝的___________来改变_________，从而改变电路中的__________。因此接入电路时必须遵循接线要__________________的原则。
-
难度：
使用次数：59
入库时间：2013-11-16
在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法。下表给出了实验中所用到的导体的情况，回答下列问题（填导体的代号）。
导体代号
A
B
C
D
E
F
长度（m）
1.0
0.5
1.5
1.0
1.5
1.5
横截面积（mm2）
1.2
0.8
1.0
0.6
0.8
1.0
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
①为了研究导体电阻与长度的关系，应选择的两根导体是________和_______。
②为了研究导体电阻与横截面积的关系，应选择的两根导体是________和_______。
③为了研究导体电阻与材料的关系，应选择的两根导体是________和_______。
-
难度：
使用次数：72
入库时间：2013-11-16
某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是__________________________
（2）该同学为了完成实验，下一步应该采取的措施是___________________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
-
难度：
使用次数：193
入库时间：2013-11-16
在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是____________________________________
（3）在并联电路中支路开关的作用是______________________
-
难度：
使用次数：334
入库时间：2013-11-16

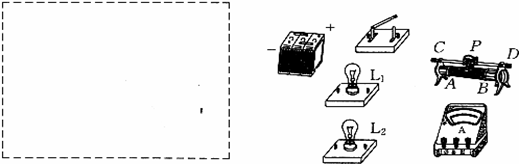

如题图所示，现有两个灯泡，电源、电流表、开关及滑动变阻器各一个．某小组要设计符合如下要求的电路：灯L1和L2要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1的亮度变亮；开关控制整个电路的通断．请在虚线框内画出符合要求的电路图，并将对应的实物图连接起来．
