入库时间：2013-11-13根据如图6所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）
（2）用笔画线代替导线将图7中实物连接完整．要求：
①电压表测量灯泡两端的电压．
②滑动触片向右移动时，通过灯泡电流变大．
③导线不能交叉．
图7
图6
-
难度：
使用次数：78
入库时间：2013-11-13

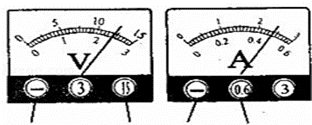

如图8所示，其中电压表的读数是 _____V，电流表的读数是 ___ A。
图8
-
难度：
使用次数：62
入库时间：2013-11-13
在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：
猜想A：导体的电阻可能跟导体的材料有关
猜想B：导体的电阻可能跟导体的长度有关
猜想C：导体的电阻可能跟导体的横截面积有关
现有以下器材：待用金属丝的规格如下表、电源（电压未知）、小灯泡、开关和若干导线．
序号
材料
长度/m
横截面积/mm2
1
锰铜合金丝
0.5
0.1
2
镍铬合金丝
0.5
0.1
3
镍铬合金丝
0.5
0.2
4
镍铬合金丝
1
0.1
（1）为了验证上述A猜想是否正确，小明选择序号为 _________ 的两根金属丝，将金属丝分别接入如图9所示的A、B间，闭合开关，观察灯泡的亮暗来比较金属丝电阻的大小．此实验采用的方法叫 _________ ．
（2）小明选择序号为2、3两根金属丝，将金属丝分别接入A、B间，闭合开关，观察到灯泡第一次的亮度小于第二次的亮度，说明第二次接入电路的金属丝的阻值 _________ （填“较大”或“较小”）．由此可验证上述 ______ （填“A”、“B”或“C”）猜想，结论是 ____________________________________ ．
（3）除了上述猜想外，请你再提出一个导体的电阻跟哪些因素有关的猜想
___________ __ _________________ ，并举一实例来验证你的猜想 ____________________ ______ _ ．
图9
-
难度：
使用次数：111
入库时间：2013-11-13

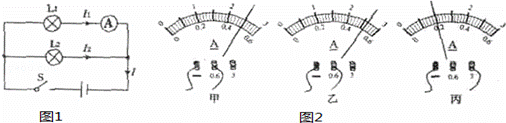

为了验证并联电路的电流特点，小明设计了如图10所示的电路进行实验．
（1）在连接电路时，开关应处于 _________ 状态．
（2）小明先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ________ ．
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图11中甲、乙、丙所示，可读出I1= _____ A，I2= _____ A，I= _______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是： _________________ （写出关系式即可）．
（4）为了使结论更具普遍性、更科学准确，他接下来可以采用的方法是： ________________ __ 继续做实验进行验证．
（5）另外两位同学在使用电流表时，其电流表的指针摆动分别出现了如图甲、乙所示的两种情况，请分析他在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ____________ _ ；
乙同学的问题： ____ _________ ．
图10
图11
-
难度：
使用次数：163
入库时间：2013-11-13
如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则
（1）灯L1和L2两端的电压各是多少？
（2）L1和L2的电流谁大？电流表示数为多少？
