难度：
使用次数：109
入库时间：2013-11-12甲乙两组同学利用如图所示电路测定小灯泡的额定功率．已知小灯泡的额定电压为2.5V，所用滑动变阻器铭牌上标有“10Ω 2A”字样，电源电压不变．（不考虑灯丝电阻随温度变化）
（1）甲、乙两组同学按图12连接电路，闭合开关S前，滑动变阻器的滑片P应 在图中的_______点处（选填“a”或“b”）．
（2）如果（1）中的滑动变阻器滑片P的位置正确，当他们闭合开关S后，却发现小灯泡都不亮，此时电压表、电流表示数分别见表一．请根据表中所给的数据，分析产成故障的原因并填入表一中的空格内．（电流表、电压表、滑动变阻器、灯泡均正常）

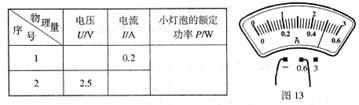

（3）甲组同学排除故障后，再次闭合开关S，观察到电流表的示数为0.2A．当他们将滑动变阻器的滑片P移动到某一位置时，观察到电压表的示数为2.5V，电流表的示数如图13所示，请你在表二中将该组同学尚未记录的数据填写完整，并计算处小灯泡的额定功率填入下表．
表二：
表一：
-
难度：
使用次数：264
入库时间：2013-11-12
某工厂装配车间有一个纯电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在10V～19V之间，若要正确使用这个元件，需找出它的额定电压值。现在实验室中有以下实验器材：
一个蓄电池(电压约6V)，一只电流表④(量程：0～0．6A，0～3A)，两个开关，导线若干。另外，还有可供选择的定值电阻R0，分别为：A．1Ω B．30Ω C．500Ω D．1kΩ
请你利用上述器材，通过实验测量，找出此元件的额定电压值。
(1)根据学过的电功率公式，只要测量出元件的某一物理量____________，即可计算出它的额定电压值。
(2)为较准确地测量，电流表的量程应选：____________，选用的定阻电阻R0(要求从四个电阻中任选一个)为____________。
(3)画出实验电路图。
(4)按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量(用字母表示)。
a．连接电路。
b．_______________________。
c.________________________。
d．断开电路，整理器材。
e．用测得的物理量和已知物理量表示计算元件额定电压的公式为U额＝____________。
-
难度：
使用次数：127
入库时间：2013-11-12
小明家有一调光灯，使用的灯泡标有“220V
60W”字样，现在要使此灯泡在110V~220V的电压下工作（用电器的电阻值恒定）。他应该选一个最大阻值为___________Ω的滑动变阻器与灯_____联，当灯泡两端的电压为110V时，滑动变阻器消耗的功率为__________W。 -
难度：
使用次数：231
入库时间：2013-11-12
保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它一共有三个挡，分别为60℃、50℃和40℃，加热功率分别为90W、72W和45W。电源电压为36V，R1、R2、R3都是
发热体。（1）当S拨至1位置时，加热功率是多少？R1的阻值是多少？
（2）当S拨至位置3时，电路中的电流是多少？
（3）当S拨至2位置，R2的阻值是多少？
