难度：
使用次数：451

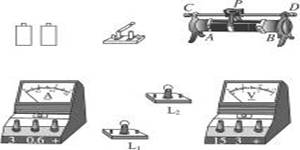

入库时间：2013-11-07将图中的实物连成实物图。要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。
-
难度：
使用次数：175
入库时间：2013-11-07

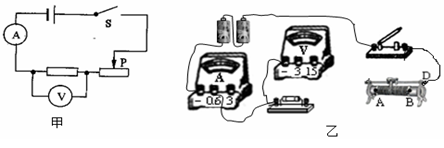

小红按图甲所示的电路探究电流跟电压的关系。
（1）根据图甲，将图乙中的实物电路连接完整。（要求变阻器滑片向右移动时，电流表的示数变小） （2分）
（2）正确连接电路后，闭合开关。①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是__ ____ __ ____ _____ __ _____ ；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是__ ____ __ _ ____ ；
（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：__ __ ______ ____ __ ____ __ __ ________ ；（2分）
电压U（V）
1
2
3
电流I（A）
0.1
0.2
0.3
（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答： 。
A．换用电压不同的电源再做实验 B．换用阻值不同的电阻再做实验
-
难度：
使用次数：90
入库时间：2013-11-07
如图甲所示是探究小灯泡电阻时连接的实验电路图，选用的小灯泡的额定电压为2.5V。
（1）某同学连接的电路如图所示，请指出其中的两处错误或不妥：
①_ ______ ____ __ ____ __ __ ________；②_ ______ ____ __ ____ __ __________。
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是_ __ ____ __ __。
（3）某同学在实验过程中，在电流表、电压表均有示数的情况下，将小灯泡从灯座中取走，则此时电压表 _ 示数（选填“有”或“没有”）。
（4）该同学将测得的数据及计算结果填在下面的表格中：
实验次数
物理量
1
2
3
4
电压U/V
2.5
2.0
1.5
1.0
电流I/A
0.30
0.26
0.22
0.20
电阻R/Ω
7.7
6.8
5.0
小灯泡正常发光时的电阻为_ __ ____ __ __Ω(保留一位小数)。
(5)分析表中的数据发现灯丝的电阻是变化的，这说明__ __ ____ ____ __ _。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝_ __ ___烧断(选填“容易”或“不容易”)。
-
难度：
使用次数：186
入库时间：2013-11-07
如图所示，电阻R1 为6Ω，将它与R2串联后接到8 V的电源上，已知R2两端的电压是2 V．请求出：
（1）流过的电流I1；
（2）R2的阻值；
（3）电路的总电阻。
-
难度：
使用次数：1453
入库时间：2013-11-07
如图所示电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：
（1）电阻R2的阻值（2）电源电压（3）通过R2的电流
