难度：
使用次数：816

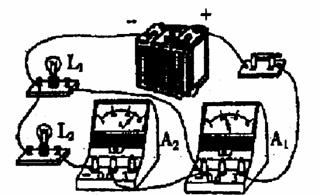

入库时间：2013-11-02小明同学连接了如图所示的电路，请你在方框内画出电路图。（2分）
-
难度：
使用次数：101
入库时间：2013-11-02
下面是两组同学探究串联电路和并联电路电流特点的实验，请您帮他们完成实验：
（一）小明组正在探究“串联电路电流特点”：（如图所示）
（1）小明将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（ ）
A．发光强的灯泡中的电流大 B．发光暗的灯泡中的电流小
C．两灯中的电流一样大 D．发光暗的灯泡可能没有接触好
（2）做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行。
（3）同组的小丽在实验中用电流表测量电路中的电流，她实际用0~3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0~0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是（ ）
A．0.46A B．0.82A C．1.15A D．2.3A
（4）如图所示的电路中，A、B两端导线材料和长度相同， A处导线直径小于B处导线直径，则两段导线的电阻RA > RB ，通过A处和B处的电流的关系是IA IB （ 填“>”、“<”或“=” ）。
（5）分析下表中的数据：
实验次数
A处电流/A
B处电流/A
C处电流/A
1
1.2
1.2
1.2
2
2.5
2.5
2.5
3
1.8
1.8
1.8
分析表中数据可总结得出结论： 。

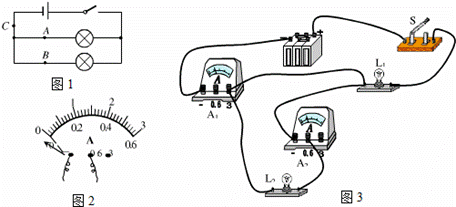

（二）小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图25中的图1所示．
（1）在连接电路的过程中，开关应该 。
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图2所示，根据你的分析，你认为原因可能是 。
（3）在实验过程中他们连接了如图3所示的电路，该电路存在的问题是： 。
请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）（改动略）
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：
实验次数
A处的电流 IA/A
B处的电流 IB/A
C处的电流 IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
通过对上面数据的分析，可以得出的结论是： 。
在实验中可以采用 改变灯泡规格（或改变电源电压） 的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是： 。 -
难度：
使用次数：105
入库时间：2013-11-02
小星用燃气灶将质量为2㎏，温度为25℃的水加热到100℃，则水需要吸收多少热量？该燃气灶的热效率是25％，则加热这些水需要燃气多少千克？ 【水的比热容是4.2×103J/(㎏·℃),燃气的热值是4.5×107J/㎏】（7分）
-
难度：
使用次数：143
入库时间：2013-11-02
一辆额定功率为30kw的小汽车在水平路面上匀速直线行驶10min，消耗汽油1.3kg,小汽车发动机的效率为多少？（q汽油=4.6×107J/Kg）（6分）
