难度：
使用次数：141
入库时间：2013-10-31在如图所示电路的○里填上适当的电表符号，填上后要求两灯并联连接，且都能发光。
-
难度：
使用次数：166
入库时间：2013-10-31
-
难度：
使用次数：122
入库时间：2013-10-31

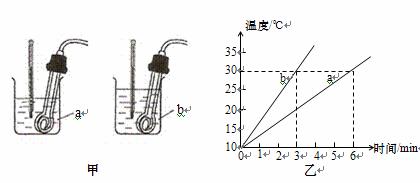

如图甲，在探究“不同物质吸热能力”的实验中：
（1）在两个相同的烧杯中加入初温相同、 相同的水和煤油（ρ水＞ρ煤油）。选用相
同电加热器的目的是：使水和煤油在相同时间内 。（2）水和煤油温度随时间变化的图象如图乙所示。
①根据图甲可判断出a物质是 。
②根据图乙可判断出 吸热能力强。
（3）本实验采用的物理研究方法是 法。
-
难度：
使用次数：262
入库时间：2013-10-31
在探究“电流与电阻的关系”的过程中。
（1）连接电路时，开关应处于 （选填“断开”或“闭合”）状态。
（2）小明按图甲联好电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是 （只填序号）
A、电流表断路 B、R断路
C、R短路
（3）排除故障后，小明将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表示数（如图乙所示）为 A。
（4）小明再分别换接10Ω、15Ω的电阻，重复实验，得到表一中另两组数据。分析表一数据，可得出结论；保持电压不变时，导体中的电流跟导体的电阻成 比。
（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中数据，她无法得到与小明相同的结论，其原因是 。
表一 表二
-
难度：
使用次数：72
入库时间：2013-10-31
小明同学在实验室找到了几根锰铜合金丝和镍铬合金丝，其规格如下表所示。他想在不剪断合金丝的前提下，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能。请你利用学过的知识帮助小明设计实验方案。
（1）实验中应选编号为 的锰铜合金丝和编号为 的镍铬合金丝进行研究。
（2）请在下面的虚线框内画出实验电路图。（实验过程中不允许拆卸元件，只能通过开关改变电路连接情况）
（3）请根据你设计的实验电路简要明比较两种材料导电性能的方法。
