难度：
使用次数：123
入库时间：2013-10-31在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则
A、灯L短路 B、灯L断路
C、电阻R断路 D、电阻R短路
-
难度：
使用次数：100
入库时间：2013-10-31
阻值分别为1欧和100欧的电阻并联后，总电阻R的阻值
A、可能小于1欧 B、一定小于1欧
C、可能大于100欧 D、一定等于101欧
-
难度：
使用次数：75
入库时间：2013-10-31

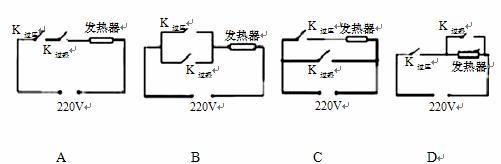

当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关K过压自动断开，温度过高时开关过热自动断开。图中表示K过压、K过热和锅内发热器的连接，其中正确的是
-
难度：
使用次数：233
入库时间：2013-10-31
在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A、5.6V 1.4V B、7V 1.4V C、1.4V 7V D、1.4V 5.6V
-
难度：
使用次数：116
入库时间：2013-10-31

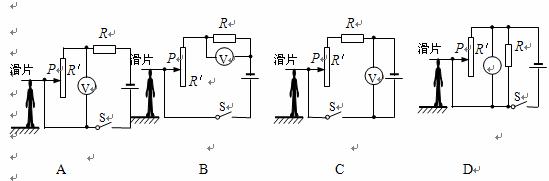

某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是
