难度：
使用次数：109
入库时间：2013-10-25右图所示的电路中，
、
、
表示的是电流表或电压表，当开关S1 、S2都闭合时，灯正常发光，各电表均正常工作。下列说法正确的是（ ）A．
、、都是电压表 B．
、、都是电流表 C．
、是电流表是电压表 D．
、是电压表 是电流表。
-
难度：
使用次数：188
入库时间：2013-10-25
如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（ ）
A．ＡＢ段电阻大，电流小；
B．ＣＤ段电阻大电流大；
Ｃ．ＡＢ段电阻大，电流与ＣＤ段相等；
Ｄ．ＣＤ段电阻大，电流与ＡB段相等。
-
难度：
使用次数：256
入库时间：2013-10-25
如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（ ）
A. L1和L2都变暗 ， B. L1和L2都变亮，
C. L1变暗，L2变亮， D. L1变亮，L2变暗。
-
难度：
使用次数：281
入库时间：2013-10-25

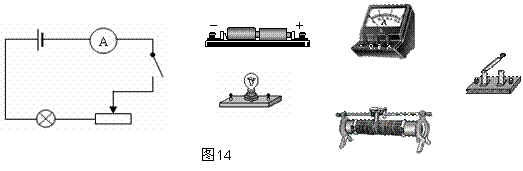

图14是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。（为便于检查，导线最好不要交叉）
-
难度：
使用次数：442
入库时间：2013-10-25
两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图；
（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。
