入库时间：2013-09-30如上右图所示电路的“○”中正确地填上电压表或电流表的符号，并标明表电流表和电压表的正、负接线柱。
-
难度：
使用次数：2547
入库时间：2013-09-30

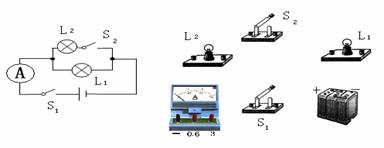

根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求连线不能交叉)
-
难度：
使用次数：229
入库时间：2013-09-30
小明和小强在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源(有多个电压档位)、四个阻值不等的电灯以及若干条导线，进行了大胆地探究。如下图所示是他们的实验电路图。
(1)他们的猜想是：________________________ (只写一种猜想)。
（2)小明按照电路图正确地进行实验，得到了表1中的实验数据。小明在实验中，是靠只改变________而得到实验数据的。
(3)小强也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。小强在实验中是靠只改变________而得到实验数据的。
(4)从表1、表2中的实验数据可以看出，并联电路电流的规律是：________________。
-
难度：
使用次数：180
入库时间：2013-09-30
在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（ ）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 。
（3）在并联电路中支路开关的作用是 。
-
难度：
使用次数：189
入库时间：2013-09-30

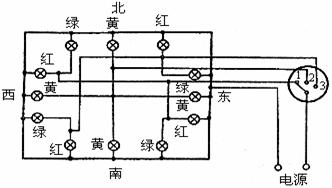

按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”。小明在科技活动中设计了一个实验电路，如图所示，用以模拟十字路口的红绿灯控制。请你认真分析后填空：
（1）当单刀多掷开关接通位置“1”时，有______个灯发光，发光灯的连接采用的是_______联方式；
（2）当开关接通位置“3”时，允许_____方向的车辆通行（选填“东西”或“南北”）；
（3）你认为小明的设计是否可行__________；（选填“可行”或“不可行”）
（4）联系实际，对设计方案提一条改进性建议____________ ____。
