入库时间：2013-09-23请在图中用笔画线代替导线，按要求连接电路.要求：（1）开关同时控制两盏电灯；（2）电灯L1、L2并联；(3)电流表测通过两灯的总电流；(4)所画导线不能交叉.
-
难度：
使用次数：148
入库时间：2013-09-23

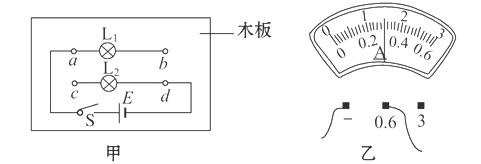

图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2.木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路.闭合开关通电后，两灯都能正常发光.
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是_____，否则是另一种连接方式.
(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_____A，也可能是_____A.
