难度：
使用次数：370
入库时间：2013-09-23如图所示，已知通过L1的电流为0.4 A，通过L2的电流为0.6 A，要求：
（1）用电流表测干路中的电流，S为总开关，用笔画线代替导线将图甲中的实物连接起来，导线不许交叉.
（2）根据你所连的实物图画出电路图.
（3）在图乙中电流表的刻度盘上标出接通电路后指针的位置.
-
难度：
使用次数：74
入库时间：2013-09-23

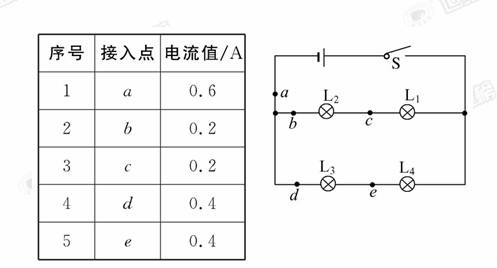

如图所示，用电流表研究该电路的电流关系，闭合开关S，各灯均正常发光，分别将电流表接在电路中的a,b,c,d,e处测其电流，所得的数值如表所示，据表回答：
（1）比较2，3（或4，5），可以得出什么结论？
（2）比较1，3，5可以得出什么结论？
（3）要得到（2）中的结论，还可有哪几种比较方法？
-
难度：
使用次数：200
入库时间：2013-09-23
已知通过灯L1与L2的电流之比为1∶1，则L1与L2
（ ）
A.一定是串联 B.一定是并联
C.串、并联都可能 D.无法测知
-
难度：
使用次数：148
入库时间：2013-09-23
如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5 A，IB＝0.3 A，IC＝0.2 A，在表格中记录数据后，下一步首先应该做的是（ ）
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电流值
C.分析数据，得出结论
D.换用电流表的另一量程，再测出一组电流值
-
难度：
使用次数：95
入库时间：2013-09-23
