难度：
使用次数：1375
入库时间：2013-09-22如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．
灯L1短路
B．
灯L1断路
C．
灯L2短路
D．
灯L2断路
-
难度：
使用次数：70
入库时间：2013-09-22

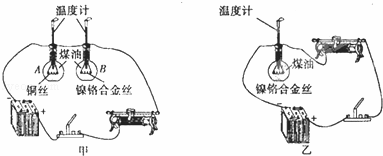

如图所示是探究在通电时间一定时，电流产生热量与哪些因素有关的实验装置．烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同．下列选项是关于此实验的一些描述，其中正确的是（ ）
A．
在甲图中，探究的是电流产生热量与电阻的关系
B．
在乙图中，探究的是电流产生热量与电阻的关系
C．
在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高
D．
在乙图中，相同时间内，电流越小，温度计的示数升高得越多
-
难度：
使用次数：233
入库时间：2013-09-22
小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断．她在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光．由此可以判断（ ）
A．
L1和L2所在的支路均短路
B．
L1所在的支路完好，L2所在的支路短路
C．
L1所在的支路完好，L2所在的支路断路
D．
L1所在的支路短路，L2所在的支路断路
-
难度：
使用次数：52
入库时间：2013-09-22
如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内 部的照晚灯．当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是 ；当又打开正在工作的电冰箱门时，开关S1与S2的状态是 ．
-
难度：
使用次数：227
入库时间：2013-09-22
如图所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是 ，选择0～15V量程的电压表是 ．
