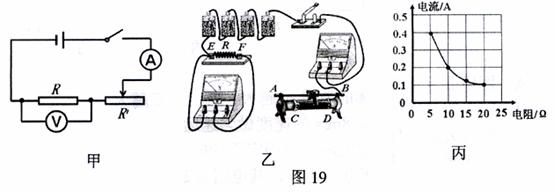

入库时间：2013-09-22小张为了研究“当电阻R两端的电压不变时，通过R的电流与其电阻的关系”，设计了如图19甲所示的电路，并选用了若干只不同阻值的定值电阻。
（1）请按图19甲的电路图，用笔
画线代替导线，把图19乙中的实物连接图补充完整；（2）闭合开关后，发现电压表示数接近电源电压，电流表指针有明显偏转，但无论怎样移动变阻器的滑片，两表示数均不变。原因是： ；
（3）排除故障后，重新做实验。每次更换不同的定值电阻R后，都应移动变阻器的滑片，使 的示数不变（选填“电压表”或“电流表”)。他记下了4次实验的电阻值和对应的电流值，描绘成图19丙；
（4）由图19丙可知，定值电阻尺两端的电压是 V；
（5）由图19丙可知，当定值电阻R两端的电压不变时，通过尺的电流与其电阻成 关系。
-
难度：
使用次数：176
入库时间：2013-09-22
今年“五一”节，小敏同学一家去凤山县国家地质公园的“三门海”游玩。他们坐上游船后人和船的总质量为800kg，游船往返的路程是1．2km，共用了50min。问：
（1）游船往返的速度是多少米每秒?
（2）游船底部某点在水面下0.4m深处，该点受到水的压强是多少?
-
难度：
使用次数：176
入库时间：2013-09-22
某工程队在一次水下施工作业中，用如图20所示的滑轮组将浸没在河底的实心物体从深水中吊起。物体的密度为2.6×103kg/m3，体积是1.5m3，所用的拉力F是2.0×104N，物体在20s内匀速上升了2m（未露出水面），不计水的阻力。求：
（1）物体受到的重力；
（2）物体受到的浮力；
（3）拉力F做功的功率；
（4）滑轮组的机械效率。
-
难度：
使用次数：148
入库时间：2013-09-22
热熔

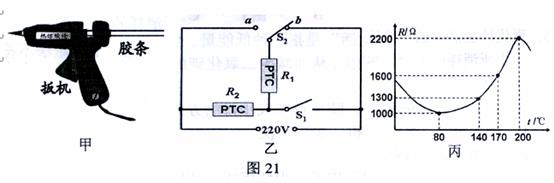

胶是生产中常用的粘合剂，它在常温下是固体，熔化后再冷却就能将物体牢牢地粘合在—起。图21甲是热熔胶枪(简称“胶枪”)的外形，其内部有两只相同的PTC加热元件，电路如图21乙所示，单只PTC加热元件的电阻与温度的变化关系如图21丙所示。胶枪扳机松开时，开关Sl断开，开关S2的触片与b触点接通，若此时接通电源，胶枪就进入预热状态，约60s后热熔胶熔化成的胶液温度达到正常工作温度(170℃一210℃)。此后，若扣动扳机，胶枪就进入正常工作状态：固体胶条向前挤压，开关S1闭合，开关S2的触片与a触点接通，枪口冒出温度为170℃～210℃的胶液。在近似计算时，可以认为胶液的温度与PTC加热元件的温度相同。接通电源120 s后，问：（1）胶枪在预热过程中消耗的最大功率是多大?
（2）假设胶枪
在温度为170℃的条件下工作200s，它产生热量的80％被胶条吸收，在这过程中胶条吸收了多少热量?（3）胶枪正常工作时的最小电流是多少?
