难度：
使用次数：144
入库时间：2013-09-20如图8所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上。画出以O为支点重力G的力臂l和地面对
金属棒的支持力示意图。
-
难度：
使用次数：399
入库时间：2013-09-20

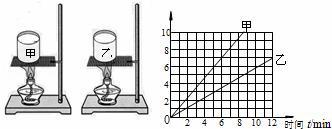

在探究物质的吸热本领实验中，小明将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图所示。（说明原卷没有图，本文配了一幅插图，并对试题作了适当修改）
(1)实验中，所用的液体温度计制作原理是：
(2)实验中，记录加热时间的意义是： 。
(3)分析图像可知， 液体的吸热本领强；
(4)若甲、乙两种
液体中，一种液体是水，另一种液体的比热容是 J/kg. ℃ [已知c水= 4.2×103 J/ (kg．℃)]。
-
难度：
使用次数：78
入库时间：2013-09-20
小明用天平、量筒等器材对一铜制工艺品进行了鉴别。（ρ 铜=8.9g/cm3）说明：原卷没有插图，本文选配了一幅，并对题目内容作了适当修改。
(1)调节天平时应将 移至零刻度处，然后调节 使天平横梁平衡；
(2)用天平称出工艺品的质量，如图1 0所示，则工艺品的质量m= g；
(3)往量筒中倒入50 mL的水，将工艺品放入量筒中，如图11所示；
(
4)由实验可知，工艺品的密度 （选填“大于’’或“小于”）铜的密度。小明从而得出工艺品不是铜制的结论，此结论是 （选填“可靠”或“不可靠”）的，其原因是 .
-
难度：
使用次数：139
入库时间：2013-09-20
小明用焦距为20 cm的凸透镜探究凸透镜的成像规律。
(1)如图12所示，点燃的蜡烛、凸透镜、光屏依次放在光具座上，将光屏向 （选填“左”或“右”）移动，在光屏中心偏上的位置可得到清晰的烛焰像。为了使像成在光屏的中央，应将蜡烛向 (选
填“上”或“下”)调节.(2)将蜡烛放在距透镜15 cm处，通过透镜在蜡烛的同侧看到正立、放大的 像，若将
蜡烛稍微远离透镜，像将 （选填“变大”或“变小”）。
-
难度：
使用次数：89
入库时间：2013-09-20
实验室里两只小灯泡。一只灯泡上标有“3.8 V”字样，正常工作时电阻约为12 W；另一只灯泡上标有“0.2 A”字样，额定电压模糊不清。小明和小红分别对两只灯泡的额定

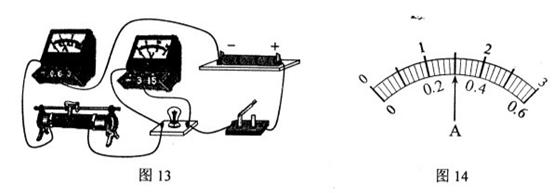

功率进行了测量。(1)小明测量“3.8 V”小灯泡额定功率时连接
的实物电路如图13所示。①实物电路中的三处错误是：
a：
b：
c：
②改正错误后，闭合开关，发现小灯泡不亮，电流表指针不动，电压表指针有明显的偏转，电路故障可能是 。
③排除故障后，闭合开关，移动滑片P，当电压表的示数为
3.8 V时，电流表示数如图1 4所示，灯泡的额定功率为 W 。(2)小红用电流表、滑动变阻器、电源（已知电压为U）各一个，两个开关及若干条导线测量了“0.2 A”小灯泡的额定功率。请在右面的虚框内画出她设计的电路图。
