难度：
使用次数：168

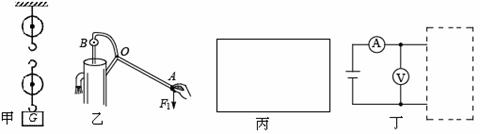

入库时间：2013-09-16（1）在图甲中画出使用滑轮组提起物体时最省力的绕绳方法．
（2）请在图乙中画出动力F1的力臂l1．
（3）请你在图丙方框中电铃的符号．
（4）如图丁所示，电压表示数为4V，要使电流表示数为0.5A，现有R1=2Ω、R2=4Ω、R3=6Ω三个电阻可供选用．试在虚线框内选用合适的电阻完成符合题意的电路．
-
难度：
使用次数：260
入库时间：2013-09-16
在用电压表和电流表测电阻的实验中：

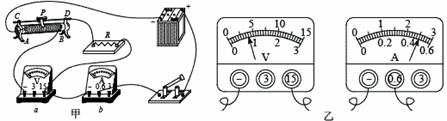

（1）如图甲所示是某同学已经连接好的实验电路，但电路中有一根导线连接错误，请你把错误的连接改正过来；（新改接的导线用笔画线表示，并在错接的导线上画“×”）
（2）在图中a是___ ___表，b是___ ___表；（填电流/电压）
(3)在连接电路中，开关应处于___ ___状态（填闭合/断开）.测量时，该同学多次改变滑动变阻器滑片的位置是为了__ ___．
(4)开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在移动滑片时发生的哪个实验现象来证实这一点?
（5）电路改正后，闭合开关，在第一次实验时，两只电表的示数分别如图乙所示，测得的电流是___ ___A，电压是__ ___V，待测电阻的阻值是__ __Ω；
（6）在第二次实验时，决定在待测电阻两端施加3V的电压，应调节滑动变阻器滑片，使其处于第一次实验时滑片位置__ ___侧的适当位置（填左/右）；
（7）在第三次实验时，决定在待测电阻两端施加2V的电压，除应调节滑动变阻器的滑片位置外，还应换__ ___表的量程．
-
难度：
使用次数：109
入库时间：2013-09-16
如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．
(1)比较不
同燃料的热值，应选择 两图进行实验；比较不同物质的比热容，应选择 两图进行实验；(2)酒精的热值为3.0×107J／kg，完全燃烧10g酒精放出的热量为 J．
-
难度：
使用次数：92
入库时间：2013-09-16
用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为200N，将重物提升3 m所用的时间为10s．求：
(1)拉力所做的有用功．(2)拉力的功率．(3)滑轮组的机械效率．（4）如果物重增加到600N，滑轮组的机械效率将__ ___（填变大/变小/不变）
-
难度：
使用次数：160
入库时间：2013-09-16
为了利用太阳能资源，节约经营
成本，崇左市某大型宾馆在楼顶安装了10台相同的太阳能热水器，每台热水器的水箱容积为200L。在夏季光照条件下，一满箱15℃的水经白天太阳能加热，温度可达到65℃。已知水的比热容为4.2×103J/（kg·℃），天然气的热值为8.4×107J/kg。求：（1）10台热水器装满水时，温度从15℃升高到65℃吸收了多少热量？（3分）
（2）若这些热量由完全燃烧的天然气提供，需要多少千克天然气？（2分）
