难度：
使用次数：415
入库时间：2013-09-15如图所示电路,电源电压为10V，R1=40Ω，开关闭合后，电流表示数为0.75A。则：（1）通过R1的电流? （2） 通过R2的电流? （3）R2的阻值?
-
难度：
使用次数：133
入库时间：2013-09-15
工人师傅利用如图所示的滑轮组在40s内将重为900N的木箱从地面匀速吊上4m高的阳台，所用的拉力为400N，不计绳重和摩擦。
求：（1）物体木箱匀速上升的速度及工人师傅做的有用功；
（2）拉力的功率；
（3）滑轮组的机械效率；
（4）若在装置承受范围内将木箱的重量加大，此滑轮组的机械效率将怎样变化？
-
难度：
使用次数：120
入库时间：2013-09-15
用如第题图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱，S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I
B．读出电阻箱的示数R
C．把开关S接a点，读出电流表的示数为I
D．根据电路图，连接实物，将电阻箱的阻值调至最大
（1）上述步骤的合理顺序是 (只需填写序号)．
（2）步骤A中电阻箱调节好后示数如图乙所示，则它的示数为 Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为 Ω．
（3）本实验所采用的物理思想方法可称为 (选填“控制变量法”或“等效替代法”。
-
难度：
使用次数：51
入库时间：2013-09-15

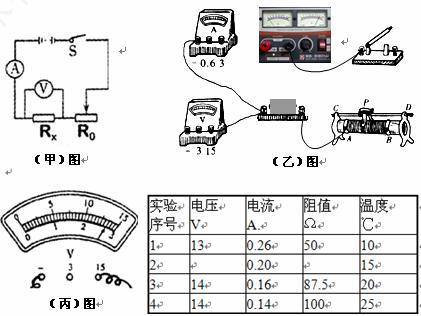

热敏电阻与温度有关。图（甲）图是探究热敏电阻Rx大小与温度变化关系的电路图。
（1）请你用笔画线代替导线，根据电路图将实物电路图（乙）图连接完整（量程选择参照（3）中的实验表格数据），实物电路连接过程中，开关应 ；
（2）在实验开始前，滑动变阻器R0的滑片应放置于 端(填“A”或“B”)；
（3）实验过程中，得到数据如下表所示，第二次实验的电压表指针位置如图（丙）图所示。请将电压表的读数及对应的电阻值填入上面的表格中。
（4）根据实验数据可得到的结论是：热敏电阻Rx的阻值随温度 （填“升高”或“降低”）而 。（填“变大”、“变小”或“不变”）。
-
难度：
使用次数：162
入库时间：2013-09-15
探究和实验：
（1）在探究电流与电压的关系实验中，小华设计了（甲）图所示实验电路图。
实验次数
1
2
3
4
电压U/V
2.6
3.2
6.0
电流I/A
0.26
0.32
0.40
0.60
电阻R1/Ω
（2）上表中是几组实验数据，第3次测量时，电压表示数如（乙）图所示，请将读得的电压值和计算出的电阻值填在表格中。通过数据分析，得到的结论是： 。
（3）再换电阻R3进行实验，得到如（丙）图所示的图像，则直线__________代表的是电阻R1；若R1的额定电流为2A，R3的额定电流为1A，将R1 和R3并联后接在某电源两端，则干路中的电流最大为__________A。
