难度：
使用次数：154
入库时间：2013-09-13如图是空调的三线插头与三孔插座，其中较长的脚E与空调的什么部位相连？插入插座时这个脚又与插座中的地线相连，这样连接的目的是什么？另外，针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。
-
难度：
使用次数：330
入库时间：2013-09-13

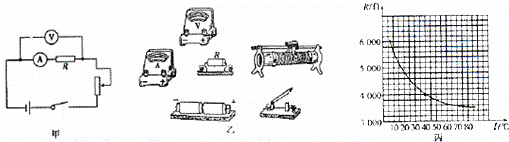

某负温度系数（NTC）的温敏电阻R，其阻值与温度的关系如图丙．现用该电阻测量环境的温度，实验电路如图甲：
（1）据图甲将图乙连接完整，且使滑片向右滑动时，电流表的示数增大；
（2）该温敏电阻的阻值随温度的降低而________
（3）当温敏电阻在某环境中放置足够长时间后．电压表读数为2V，电流表读数为0.5mA，此时温敏电阻的阻值是 _________ Ω，该环境温度是 _________ ℃．
-
难度：
使用次数：150
入库时间：2013-09-13

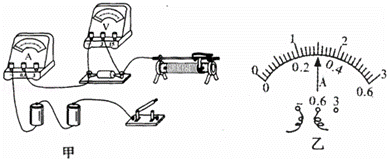

小明用图（甲）所示的电路探究“电阻上的电流跟两端电压的关系”。
（1）请你在图（甲）中用一根导线（用笔画线代替）完成实验电路的连接．（要求滑动变阻器滑片向左移动时，电流表示数增大）
（2）连接电路时，开关要_________ 。
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数．其原因可能是电阻R_________（选填“断路”或“短路”）
（4）排除故障后，小明在实验中通过调节滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如下表所示
U（V）
0.5
1.0
1.6
1.9
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6
①小明在实验中所用电阻R的阻值约为_________Ω。
②分析表中的数据得到：电阻一定时，电流跟电压成_________。
（5）小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：
①在增加一节干电池的同时对电路还必须进行改动的是_________。
②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图（乙）所示，其读数为________A，则小灯泡的额定功率是_________W。
-
难度：
使用次数：141
入库时间：2013-09-13
小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3v）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡。
（1）为了完成研究还应选择的器材（填序号）_________ ；理由是：________。
（2）用笔划线完成图中的实物电路连接（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大。
（3）小明通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处．
表（一）
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.05
0.1
0.15
0.2
（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论．小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是 _________。
表（二）
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
-
难度：
使用次数：228
入库时间：2013-09-13

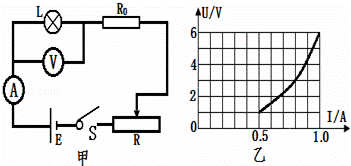

小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：
（1）灯泡的额定功率；
（2）电源的电压；
（3）滑动变阻器的最大电阻值．
